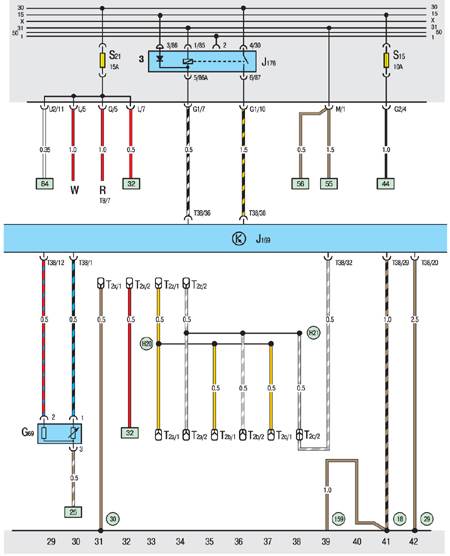

10.20.9. Блок управления впрыском топлива Digifant, блок самодиагностики

G69. Электромагнитное реле с потенциометром (00518-2212)
J169. Блок управления системы впрыска топлива Digifant
J176. Электронный распределитель системы Digifant
R. Радиоприемник
Т2а. 2-контактное штекерное соединение, сзади слева за панелью приборов*
Т2b. 2-контактное штекерное соединение, сзади слева за панелью приборов*
Т2с. 2-контактное штекерное соединение, сзади слева за панелью приборов
Т2х. 2-контактное (черное) штекерное соединениие с релейной платой и блоком самодиагностики, сзади блока

T2z. 2-контактное (белое) штекерное соединение с релейной платой и блоком самодиагностики, сзади блока
Т38. 38-контактный разъем к блоку управления системы Digifant
W. Плафон в салоне
18. Соединение массы с блоком двигателя
29. Соединение массы с аккумуляторной батареей
30. Соединение массы с релейной платой
159. Соединение массы в моторном отделении автомобиля
Н20. 1-соединение проводов блока диагностики
Н21. 2-соединение проводов блока диагностики

* относится только к автомобилям, оснащенных электронным блоком самодиагностики
