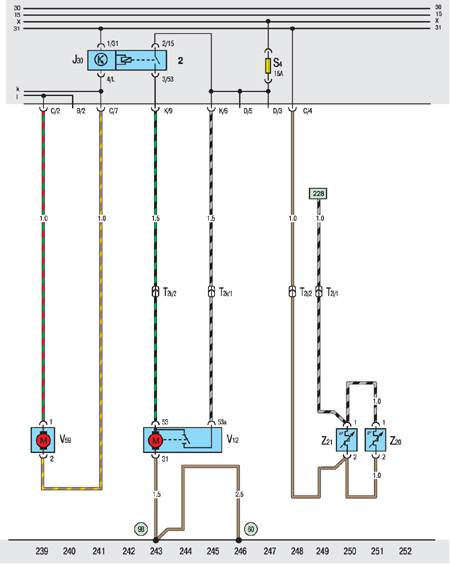

10.20.26. Стеклоочиститель и стеклоомыватель заднего стекла

J30. Реле стеклоочистителя и стеклоомывателя заднего стекла
Т2k. Двухконтактный разъем правой задней фары
T2I. Двухконтактный разъем за стенкой моторного отсека, справа
V12. Двигатель стеклоочистителя заднего стекла
V59. Электродвигатель насоса стеклоомывателей

Z20. Нагреватель левой форсунки стеклоомывателя
Z21. Нагреватель правой форсунки стеклоомывателя
60. Точка подключения к массе за правой задней фарой
98. Точка подключения к массе в жгуте задней двери
