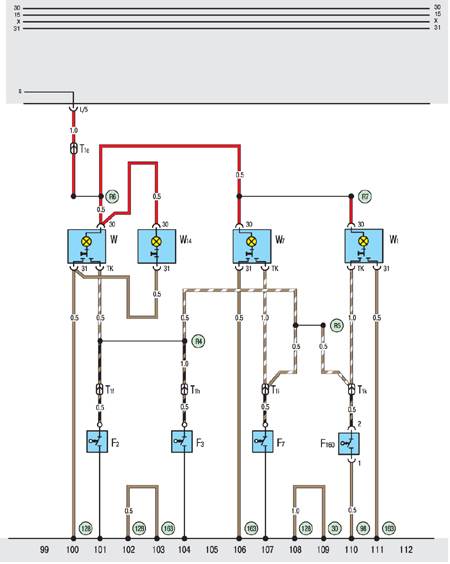

10.20.16. Освещение салона

F2. Концевой выключатель левой двери
F3. Концевой выключатель правой двери
F7. Концевой выключатель сдвижной двери
F160. Концевой выключатель задней двери
Т1е. Одноконтактный разъем в задней части релейной платы
T1f. Одноконтактный разъем в задней части релейной платы
T1h. Одноконтактный разъем за приборной панелью справа
T1i. Одноконтактный разъем на средней
стойке справа
Т1к. Одноконтактный разъем около габаритного огня справа
W. Передний плафон
W1. Задний плафон или плафон грузового отсека

W7. Средний плафон
W14. Лампа подсветки зеркала кресла пасссажира
30. Точка подключения к массе рядом с платой реле
98. Точка подключения к массе в жгуте задней двери
128. Точка подключения к массе -1- в жгуте проводов плафона
163. Точка подключения к массе -2- в жгуте проводов плафона
R4. Соединение -1- в жгуте плафонов
R5. Соединение -2- в жгуте плафонов
R6. Плюсовое соединение -1 - в жгуте плафонов
R7. Плюсовое соединение -2- в жгуте плафонов
