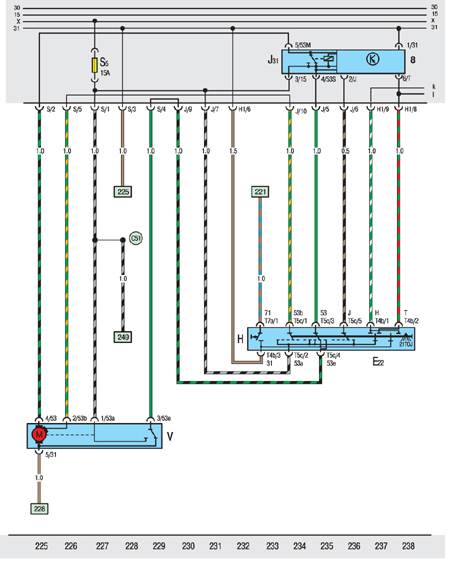

10.20.25. Стеклоочиститель и стеклоомыватель лобового стекла

Е22. Выключатель стеклоочистителя и стеклоомывателя
Н. Выключатель звукового сигнала
J31. Реле-прерыватель стеклоомывателя и стеклоочистителя
Т4b. Четырехконтактный разъем под кожухом переключателей на руле

Т5с. Пятиконтактный разъем под кожухом переключателей на руле
Т7а. Семиконтактный разъем под кожухом переключателей на руле
V. Электродвигатель стеклоочистителя
С51. Плюсовой контакт в жгуте двигателя стеклоочистителя
