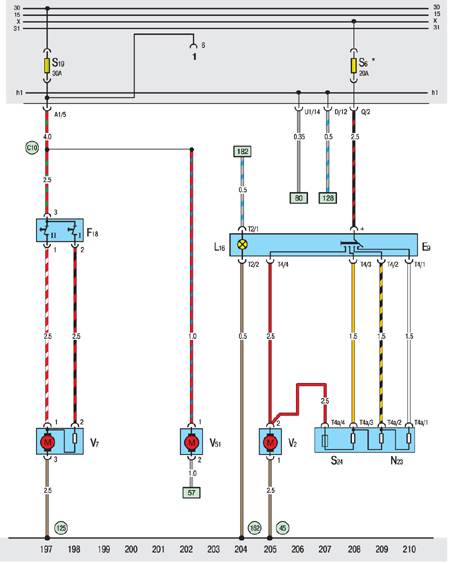

10.20.23. Вентиляторы систем охлаждения (150, 250W), обогрева и вентиляции

Е9. Выключатель вентилятора
F18. Термовыключатель вентилятора системы охлаждения
L16. Лампа подсветки управления системой вентиляции и обогрева
N23. Добавочные сопротивления для вентилятора системы вентиляции
S24. Предохранитель вентилятора
Т2. Двухконтактный разъем
выключателя вентилятора
Т4. Четырехконтактный разъем выключателя вентилятора

Т4а. Четырехконтактный разъем блока добавочных сопротивлений
V2. Электродвигатель вентилятора системы вентиляции и обогрева
V7. Электродвигатель вентилятора системы охлаждения
45. Точка присоединения к массе за щитком приборов, в центре
125. Соединение массы -3- в жгуте фар
162. Соединение массы в жгуте вентилятора
С10. Плюсовое соединение (30) в жгуте фар

* Номинал предохранителя S6 повышен до 30 А
