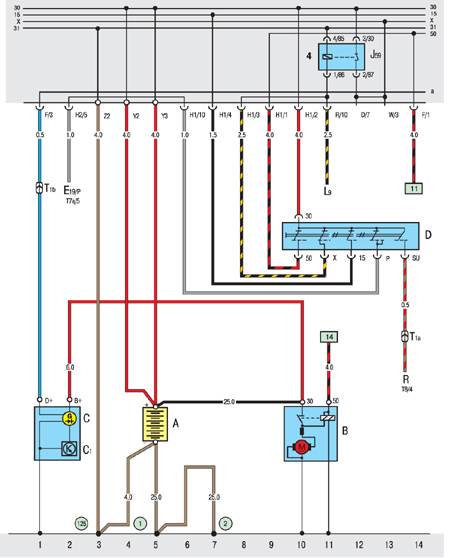

10.20.7. Генератор, аккумуляторная батарея, стартер, замок зажигания

А. Аккумуляторная батарея
В. Стартер
С. Генератор
С1. Регулятор напряжения
D. Замок зажигания
Е19. Выключатель стояночного света
J59. Разгрузочное реле Х-контакта
L9. Лампа освещения выключателя
R. Радиоприемник

Т1а. 1-контактный разъем
Т1b. 1-контактный разъем на стартер
Т7а. 7-контактный разъем
Т8. 8-контактный разъем
1. Провод масса-аккумуляторная батарея-кузов
2. Провод масса-коробка передач-кузов
125. Соединение жгута проводов масса-фара
