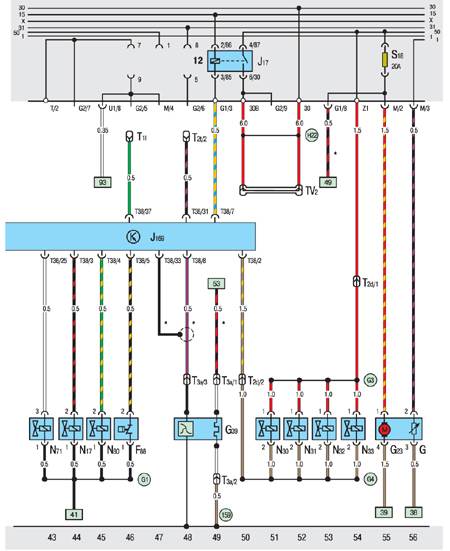

10.20.10. Блок управления системы впрыска топлива Digifant

F88. Выключатель усилителя рулевого механизма
G. Датчик запаса топлива
G23. Топливный насос с датчиком подачи топлива
G39. Лямбда-зонд (00525-2342)
J17. Реле топливного насоса
J169. Блок управления системы впрыска топлива Digifant
N17. Клапан холодного старта
N30. Клапан форсунки 1 цилиндра
N31. Клапан форсунки 2 цилиндра
N32. Клапан форсунки 3 цилиндра
N33. Клапан форсунки 4 цилиндра
N71. Клапан системы стабилизации
холостого хода
N80. Магнитный клапан бачка с активированным углем

T2d. 2-контактное штекерное соединение, в моторном отделении справа
T2t. 2-контактное штекерное соединение, в моторном отделении справа
ТЗа. 3-контактный разъем, рядом с выпускным коллектором
Т38. 38-контактный разъем к блоку управления системы Digifant
TV2. Провод к клемме 30
159. Провод массы блока самодиагностики
G1. Провод " " питания блока самодиагностики
G3. Провод " " питания клапанов форсунок
G4. Соединение проводов клапанов впрыска
Н22. Провод " " (30), присоединение к клемме 30/ЗОВ
