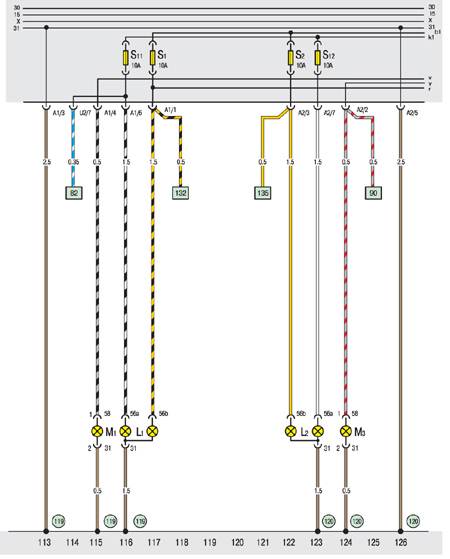

10.20.17. Фары

L1. Двухнитевая лампа левой фары
L2. Двухнитевая лампа правой фары
М1. Лампа габаритного огня, левая
МЗ. Лампа габаритного огня, правая

119. Точка присоединения к массе -1- в жгуте задней фары
120. Точка присоединения к массе -2- в жгуте задней фары
