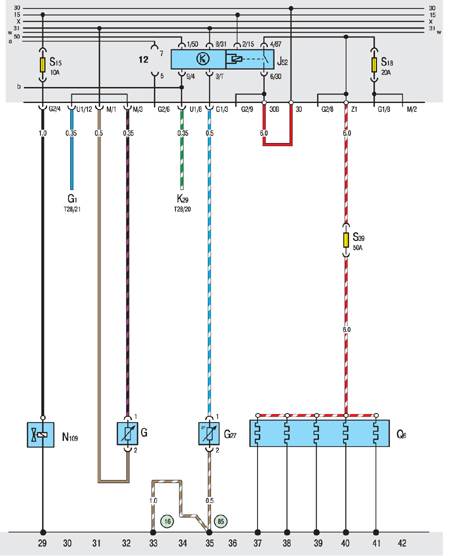

10.20.36. Дизель (АВВ): система предварительного подогрева, отсечка топлива

G. Указатель уровня топлива
G27. Датчик температуры двигателя
J52. Реле свечей накаливания
К29. Контрольная лампа предпускового подогрева
N109. Электроклапан отсечки подачи
топлива

Q6. Свечи накаливания
S39. Предохранитель свечей накаливания
16. Точка подключения к массе -1 - на крышке головки блока цилиндров
85. Точка подключения к массе в жгуте моторного отсека
