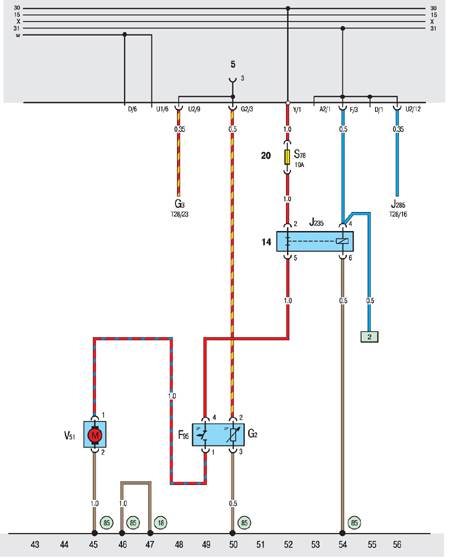

10.20.37. Дизель (АВВ): дополнительный насос охлаждения

F95. Термовыключатель системы охлаждения
G2. Датчик указателя температуры системы охлаждения
G3. Указатель температуры системы охлаждения
J235. Реле дополнительного насоса системы охлаждения

J285. Блок управления контрольными приборами на приборном щитке
S78. Предохранитель дополнительного насоса системы охлаждения
18. Точка подключения к массе в моторном отсеке
85. Точка подключения к массе -1- в жгуте моторного отсека
