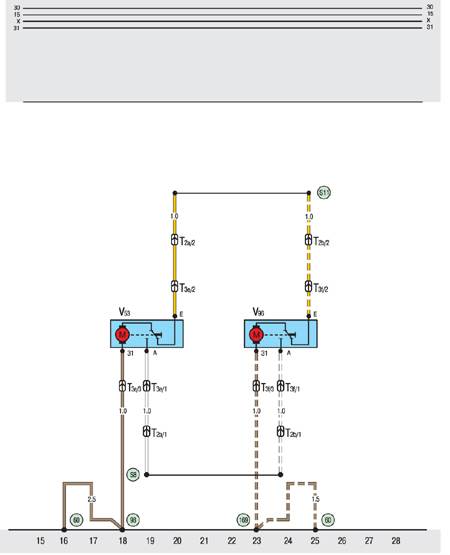

10.20.39. Двигатели замков задних дверей

Т2а. Двухконтактный разъем на задней стойке справа сверху
Т2b. Двухконтактный разъем на задней стойке справа сверху
ТЗе. Трехконтактный разъем в задней двери
T3f.Трехконтактный разъем на задней боковой двери
V53. Электродвигатель замка задней двери
V96. Электродвигатель замка
60. Точка подключения к массе рядом с правой задней фарой

98. Точка подключения к массе в жгуте задней двери
169. Точка подключения к массе в жгуте двухстворчатой двери
S8. Соединение (А) -3- в жгуте системы центральной блокировки дверей в салоне
S11. Соединение (Е) -3- в жгуте системы центральной блокировки дверей в салоне
- - - Электрические соединения двухстворчатой задней двери
