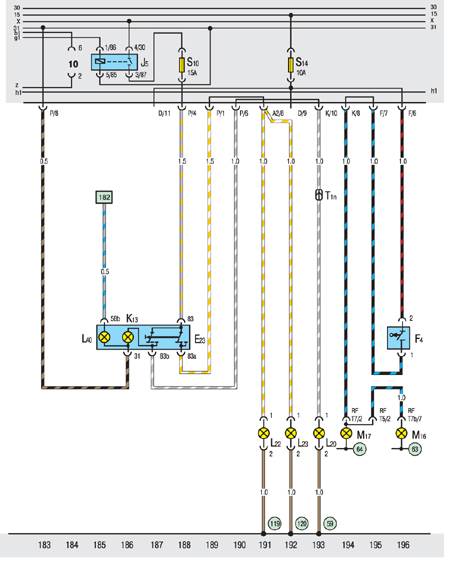

10.20.22. Противотуманные фары, огни заднего хода

Е23. Выключатель противотуманных огней
F4. Выключатель огней заднего хода
J5. Реле противотуманных фар
К13. Контрольная лампа противотуманных огней
L20. Лампа противотуманной фары
L22. Лампа левой противотуманной фары
L23. Лампа правой противотуманной фары
L40. Лампа подсветки выключателя противотуманных фар и габаритных огней
М16. Лампа левого стоп-сигнала
М17. Лампа правого стоп-сигнала
Т1n. Одноконтактный штекероколо правой
задней фары
Т5. Пятиконтактный разъем на правой задней фаре

Т7. Семиконтактный разъем на правой задней фаре
Т7b. Семиконтактный разъем на левой задней фаре
59. Точка подключения к массе около левой задней фары
63. Точка подключения к массе на держателе ламп левой задней фары
64. Точка подключения к массе на держателе ламп правой задней фары
119. Точка присоединения к массе -1- в жгуте габаритного огня
120. Точка присоединения к массе -2- в жгуте габаритного огня
