Фольксваген Транспортер, Каравелла. Volkswagen Transporter, Caravelle (с 1990 года выпуска)

полные технические характеристики. диагностика. электросхемы

Главная

Volkswagen
	Transporter, Caravelle
		1. Инструкция по эксплуатации
		2. Двигатель
		3. Сцепление
		4. Коробка передач
		5. Подвески
		6. Рулевое управление
		7. Тормозная система
		8. Колеса и шины
		9. Кузов
		10. Электрооборудование
			10.1. Система электрооборудования
			10.2. Установка дополнительных электропринадлежностей
			10.3. Поиск неисправностей в электрооборудовании
			10.4. Реле
			10.5. Электродвигатель дворников
			10.6. Система указателей поворотов
			10.7. Стоп-сигнал
			10.8. Звуковой сигнал
			10.9. Обогрев заднего стекла
			10.10. Замена предохранителей
			10.11. Аккумуляторная батарея
			10.12. Контрольные лампы
			10.13. Светодиоды
			10.14. Стабилизатор напряжения
			10.15. Приборы управления
			10.16. Валик спидометра
			10.17. Генератор
			10.18. Стартер
			10.19. Система освещения и сигнализации
			10.20. Электросхемы
				10.20.1. Буквенное обозначение важнейших приборов
				10.20.2. Расшифровка цвета проводников
				10.20.3. Комплект предохранителей
				10.20.4. Идентификация электросхем
				10.20.5. Инструкция по использованию электросхемы
				10.20.6. Обозначение элементов в электросхемах
				10.20.7. Генератор, аккумуляторная батарея, стартер, замок зажигания
				10.20.8. Система зажигания, блок управления системой впрыска Digifant
				10.20.9. Блок управления впрыском топлива Digifant, блок самодиагностики
				10.20.10. Блок управления системы впрыска топлива Digifant
				10.20.11. Щиток приборов: контрольные приборы
				10.20.12. Щиток приборов: спидометр, лампы указателей поворотов и тормозов
				10.20.13. Щиток приборов: тахометр, датчик тормозной системы
				10.20.14. Вентилятор (150W, 250W) и дополнительный насос системы охлаждения
				10.20.15. Подключение радиоприемника, прикуривателя и подкапотной лампы
				10.20.16. Освещение салона
				10.20.17. Фары
				10.20.18. Система регулировки фар
				10.20.19. Выключатели поворота, аварийной сигнализации, парковочных огней
				10.20.20. Указатели поворота, задние фары
				10.20.21. Выключатель освещения, подсветка номерного знака
				10.20.22. Противотуманные фары, огни заднего хода
				10.20.23. Вентиляторы систем охлаждения (150, 250W), обогрева и вентиляции
				10.20.24. Обогрев заднего стекла и звуковой сигнал
				10.20.25. Стеклоочиститель и стеклоомыватель лобового стекла
				10.20.26. Стеклоочиститель и стеклоомыватель заднего стекла
				10.20.27. Дизель: система предварительного подогрева, клапан отсечки топлива
				10.20.28. Дизель: щиток приборов, контрольные лампы
				10.20.29. Дизель: щиток приборов, тахометр, контрольные лампы
				10.20.30. Дизель: радиоприемник, прикуриватель и подкапотная лампа
				10.20.31. Дизель: противотуманные фары, огни заднего хода
				10.20.32. Дизель: вентилятор обогрева, дополнительный насос охлаждения
				10.20.33. Дизель: вентиляторы системы охлаждения (2 х 350W)
				10.20.34. Дизель (ABL): система нейтрализации отработанных газов
			10.20.35. Дизель (ABL): свечи накаливания, дополнительный насос охлаждения
			10.20.36. Дизель (АВВ): система предварительного подогрева, отсечка топлива
			10.20.37. Дизель (АВВ): дополнительный насос охлаждения
			10.20.38. Система центральной блокировки дверей
			10.20.39. Двигатели замков задних дверей
			10.20.40. Подключение дополнительного аккумулятора с ноября 1990 г.

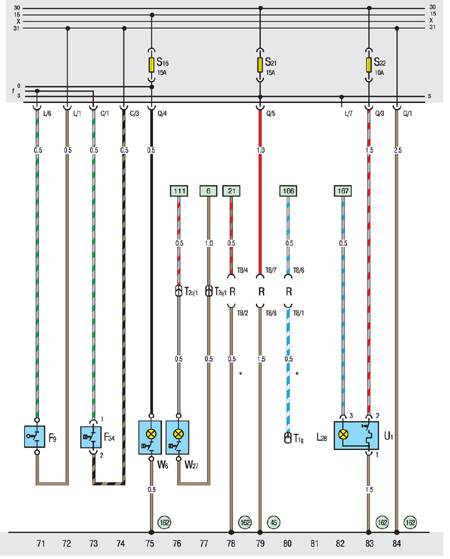

10.20.30. Дизель: радиоприемник, прикуриватель и подкапотная лампа

F9. Выключатель ручного тормоза
F34. Контактный датчик аварийного падения тормозной жидкости
L28. Лампа подсветки прикуривателя
R. Разъем для радиоприемника
Т1g. Одноконтактный разъем в задней части релейной платы
Т2о. Двухконтактный разъем около аккумулятора

Т8. Восьмиконтактный разъем для радиоприемника
U1. Прикуриватель
W6. Лампа и выключатель освещения вещевого ящичка
W27. Подкапотная лампа
45. Точка присоединения к массе за щитком приборов, в центре
162. Соединение массы в жгуте вентилятора
