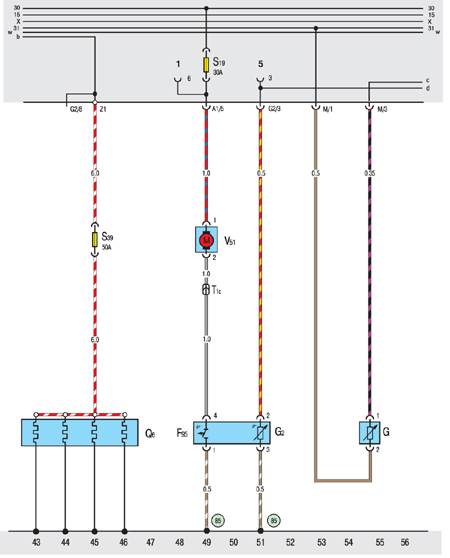

10.20.35. Дизель (ABL): свечи накаливания, дополнительный насос охлаждения

F95. Термовыключатель системы охлаждения
G. Указатель уровня топлива
G2. Датчик температуры охлаждающей жидкости
Q6. Свечи накаливания
S39. Предохранитель свечей накаливания

Т1с. Одноконтактный штекерв задней части релейной платы
V51. Электродвигатель дополнительного насоса системы охлаждения
85. Точка подключения к массе -1- в жгуте могорного отсека
