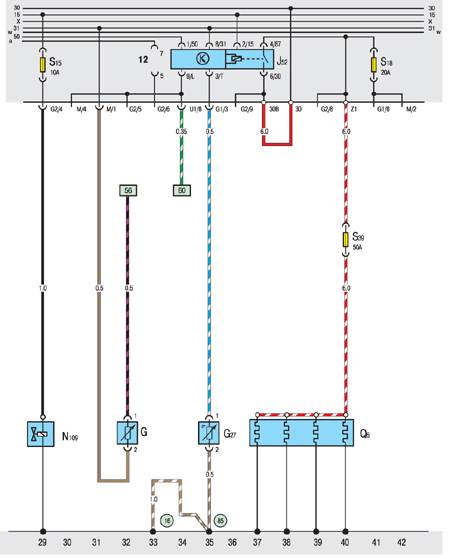

10.20.27. Дизель: система предварительного подогрева, клапан отсечки топлива

G. Датчик указателя уровня топлива
G27. Датчик температуры двигателя
J52. Реле свечей накаливания
N109. Электроклапан отсечки подачи топлива
Q6. Свечи накаливания

S39. Предохранитель свечей накаливания
16. Точка подключения к массе на крышке головки блока цилиндров
85. Точка подключения к массе в жгуте моторного отсека
