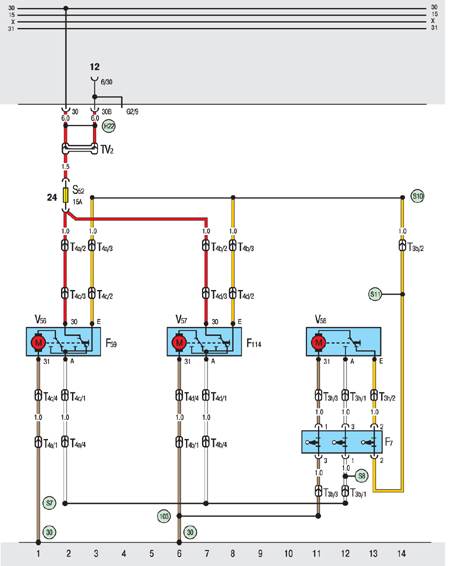

10.20.38. Система центральной блокировки дверей

F7. Концевой выключатель сзади справа (сдвижной двери)
F59. Выключатель системы центральной блокировки дверей (на водительском месте)
F114. Выключатель системы центральной блокировки дверей (на пассажирском месте)
S52. Предохранитель системы центральной блокировки дверей
ТЗb. Трехконтактный разъем за щитком приборов справа
T3h. Трехконтактный разъем в сдвижной двери
Т4а. Четырехконтактный разъем за платой реле
Т4b. Четырехконтактный разъем за щитком приборов справа
Т4с. Четырехконтактный разъем в водительской двери
T4d. Четырехконтактный разъем в двери пассажира
TV2. Колодка клеммы 30

V56. Электродвигатель замка двери водителя
V57. Электродвигатель замка двери пассажира
V58. Электродвигатель замка сдвижной двери справа
30. Точка подключения к массе около платы реле
103. Точка подключения к массе в жгуте системы центральной блокировки дверей
Н22. Положительный контакт (30) в жгуте клеммы 30/ЗОВ
57. Соединение (А) -2- в жгуте системы центральной блокировки дверей
58. Соединение (А) -3- в жгуте системы центральной блокировки дверей в салоне
S10. Соединение (Е) -2- в жгуте системы центральной блокировки дверей
S11. Соединение (Е) -3- в жгуте системы центральной блокировки дверей в салоне
