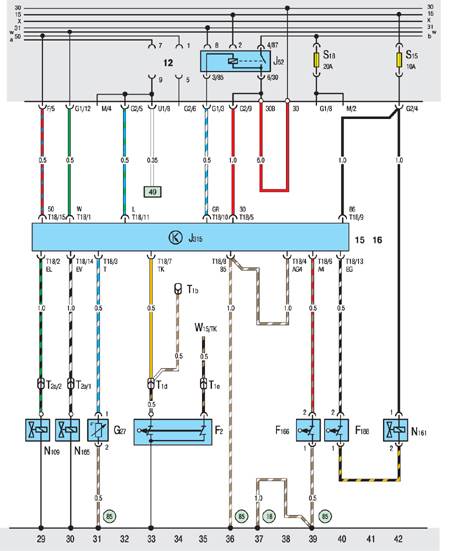

10.20.34. Дизель (ABL): система нейтрализации отработанных газов

F2. Концевой выключатель спереди слева
F166. Выключатель системы нейтрализации отработанных газов
F188. Выключатель клапана системы нейтрализации отработанных газов
G27. Датчик температуры двигателя
J52. Реле свечей накаливания
J315. Блок управления системы предварительного накала и нейтрализации отработанных газов
N109. Электроклапан отсечки подачи топлива
N161. Двойной клапан системы нейтрализации отработанных газов

N165. Регулировочный элемент начала подачи топлива
T1b, d, e. Одноконтактный штекерв задней части релейной платы
Т2а. Двухконтактный разъем в задней части релейной платы (возможно обратное расположение контактов)
Т18. Разъем блока J315
Т28. 28-контактный штекерблока контрольных ламп
W15. Плафон с задержкой выключения
18. Точка подключения к массе в моторном отсеке
85. Точка подключения к массе -1 - в жгуте моторного отсека
