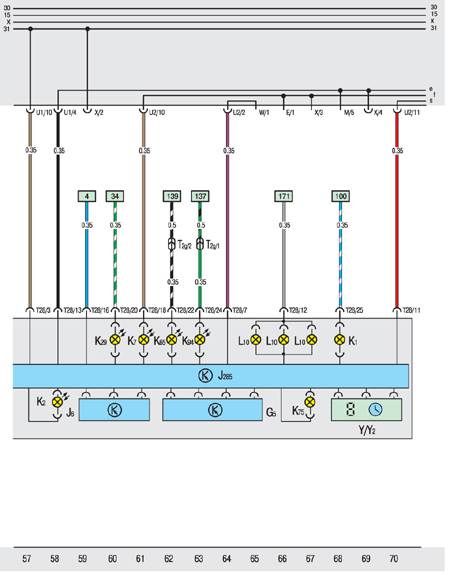

10.20.29. Дизель: щиток приборов, тахометр, контрольные лампы

G5. Тахометр
J6. Стабилизатор напряжения
J285. Блок управления контрольными лампами
К1. Контрольная лампа включения фар
К2. Контрольная лампа генератора
К7. Контрольная лампа тормозной системы и ручного тормоза
К29. Контрольная лампа предпускового подогрева
К65. Контрольная лампа левого указателя поворотов

К94. Контрольная лампа правого указателя поворотов
L10. Лампа подсветки приборов
L75. Лампа подсветки цифрового указателя
Т2g. Двухконтактный штекерв задней части релейной платы
Т28. 28-контактный штекерблока контрольных ламп
Y. Стрелочные часы
Y2. Цифровые часы
