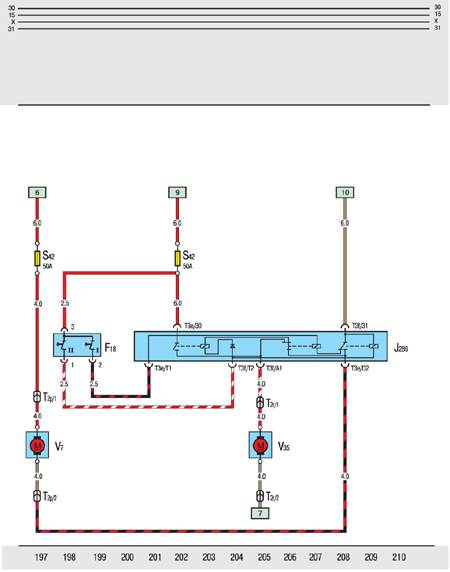

10.20.33. Дизель: вентиляторы системы охлаждения (2 х 350W)

F18. Термовыключатель вентилятора системы охлаждения
J286. Реле последовательного и одновременного включения электродвигателей вентиляторов системы охлаждения
S42. Предохранители двигателей вентиляторов

Т2r. Двухконтактный разъем в моторном отсеке спереди
T3ef. Трехконтактный разъем реле J286
V7. Электродвигатель вентилятора I - ступени
V35. Электродвигатель вентилятора II - ступени
