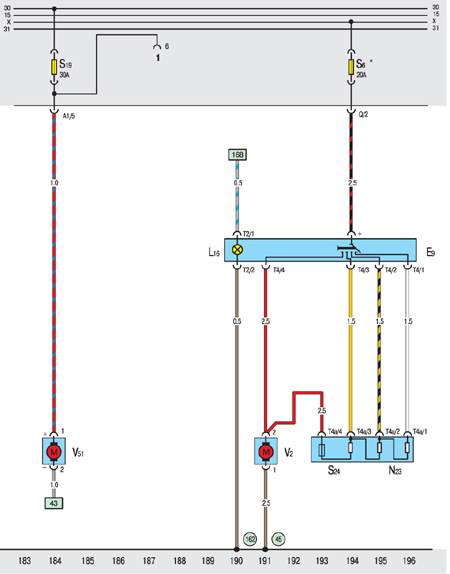

10.20.32. Дизель: вентилятор обогрева, дополнительный насос охлаждения

Е9. Выключатель вентилятора
L16. Лампа подсветки управления системой вентиляции и обогрева
N23. Добавочные сопротивления для вентилятора системы вентиляции
S24. Предохранитель вентилятора
Т4. Четырехконтактный разъем выключателя вентилятора
Т4а. Четырехконтактный разъем блока добавочных сопротивлений

V2. Электродвигатель вентилятора системы вентиляции и обогрева
V51. Электродвигатель дополнительного насоса системы охлаждения
45. Точка присоединения к массе за щитком приборов, в центре
162. Соединение массы в жгуте вентилятора
С10. Плюсовое соединение (30) в жгуте фар

* Номинал предохранителя S6 повышен до 30 А.
