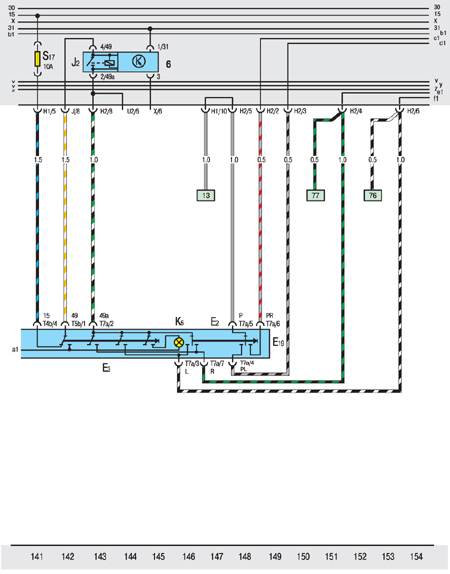

10.20.19. Выключатели поворота, аварийной сигнализации, парковочных огней

Е2. Переключатель указателей поворота
ЕЗ. Выключатель аварийной сигнализации
Е19. Выключатель парковочных огней
J2. Реле-прерыватель аварийной сигнализации
К6. Контрольная лампа аварийной сигнализации

Т4b. Четырехконтактный разъем под кожухом переключателей на руле
Т5b. Пятиконтактный разъем под кожухом переключателей на руле
Т7а. Семиконтактный разъем под кожухом переключателей на руле
