12.27. Снятие и установка панели замка капота

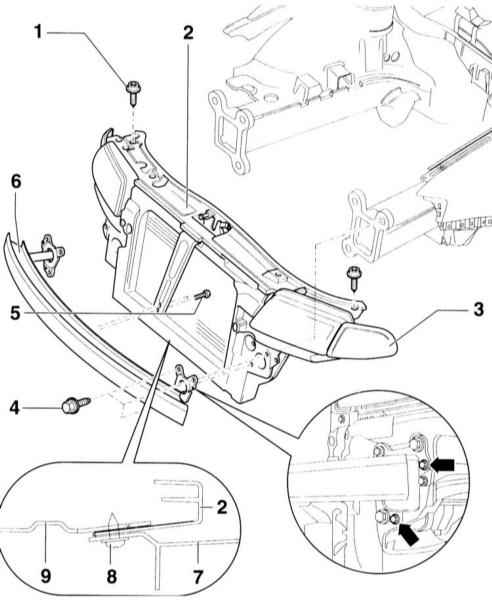

Панель замка капота

1 – винт Torx, 25 Н•м
2 – держатель замка
3 – сигнал поворота
4 – болт шестигранный, 35 Н•м
5 – винт Torx, 6 Н•м

6 – держатель замка
7 – облицовка бампера
8 – саморез, 8 Н•м
9 – звукоизоляция

ВНИМАНИЕ

Держатель замка может сниматься с установленными фарами и радиатором. Здесь описывается снятие и установка с радиатором и фарами.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте охлаждающую жидкость, обратитесь к подразделу Замена охлаждающей жидкости.
2. Отсоедините шланги от радиатора, обратитесь к подразделу Снятие и установка радиатора и вентилятора.
3. Снимите облицовку бампера –7–, обратитесь к подразделу Снятие и установка бамперов.
4. Отсоедините электрические провода фар.
5. Снимите указатели поворотов, обратитесь к подразделу Снятие и установка переднего указателя поворота.
6. Снимите замок капота, обратитесь к подразделу Снятие и установка замка капота.
7. Выверните болты крепления –1– и –4–. Фиксирующие винты бампера (стрелки) не отворачивайте.
8. Снимите вперед держатель замка –2– с помощью ассистента.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите с помощью ассистента держатель замка и закрепите его винтами –1– и –4–.
2. Установите замок капота, обратитесь к подразделу Снятие и установка замка капота.
3. Установите сигналы поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.
4. Присоедините электрические провода фар.
5. Установите облицовку бампера, обратитесь к подразделу Снятие и установка бамперов.
6. Присоедините к радиатору шланги охлаждающей жидкости и закрепите их хомутами, обратитесь к подразделу Снятие и установка радиатора и вентилятора.
7. Заполните систему жидкостью, обратитесь к подразделу Замена охлаждающей жидкости.
8. Проверьте регулировку фар, при необходимости отрегулируйте снова.
