12.39. Регулировка двери задка

Перед регулировкой двери задка необходимо установить газонаполненный упор, обратитесь к подразделу Снятие и установка двери задка.

ПОРЯДОК ВЫПОЛНЕНИЯ

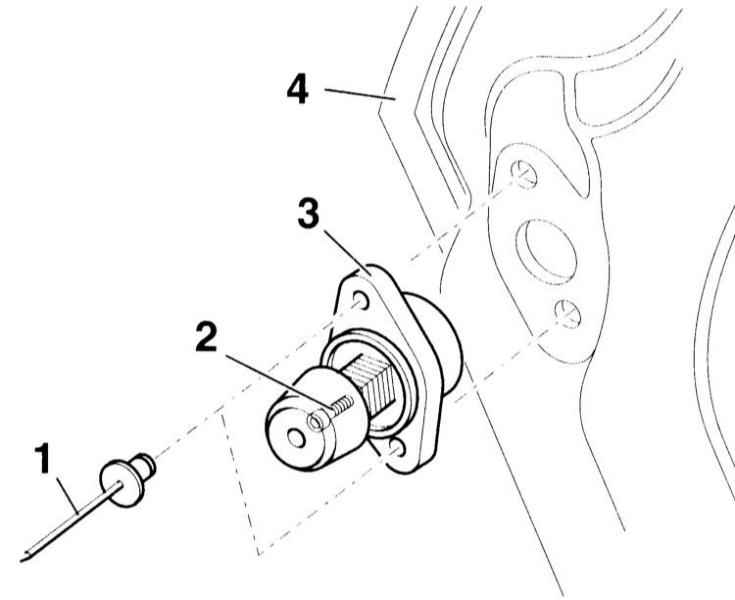

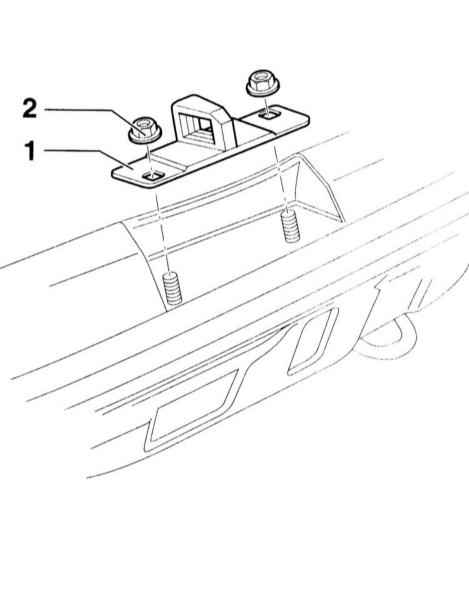

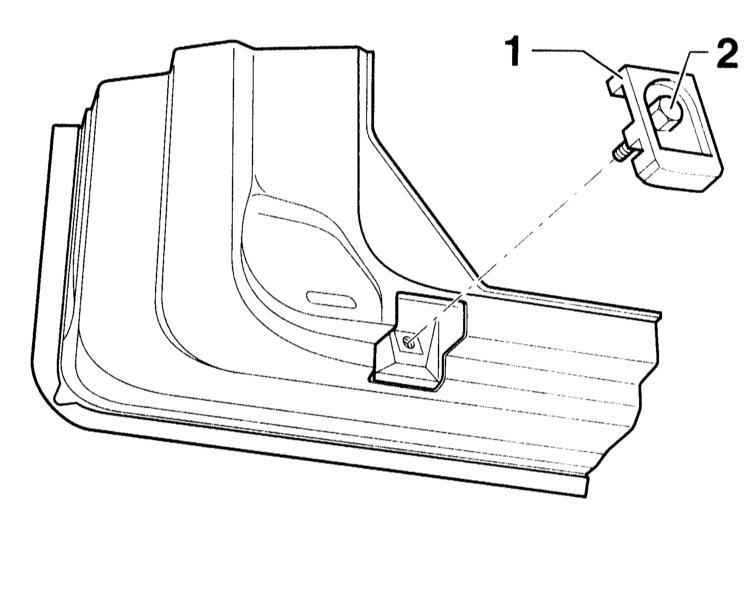

1. Слегка закрепите замковый элемент –1– гайками –2–. 2. Слегка закрепите болтом –2– регулировочный упор –1– внизу у облицовки замка. 3. Отверните зажимной винт –2– и немного вытяните регулировочный упор –3–. 1 – заклепка. 4. Закройте дверь задка –4– и выставьте ее перемещением в продольном и поперечном направлении так, чтобы обеспечить равномерный зазор по отношению к прилегающим элементам кузова. Замок двери задка должен фиксироваться в замковом элементе во второй позиции. Величина зазора указана в Спецификациях. 5. При выполнении этой операции регулировочные упоры должны быть смещены в правильное положение. 6. Откройте дверь задка и слегка затяните моментом 2 Н•м зажимной винт –2–. Для достижения указанного момента СТО применяют динамометрическую отвертку. 7. Закройте дверь задка. 8. Отрегулируйте упоры –1– изнутри с помощью щупа так, чтобы их расстояние по отношению к облицовке элемента замка составляло 1 мм. ВНИМАНИЕ Регулировочные упоры –1– при закрытой двери задка не должны прилегать к облицовке замка. 9. Затяните болт –2– моментом 8 Н•м. 10. Проверьте зазор, обратитесь к Спецификациям.
