12.28. Снятие и установка бамперов

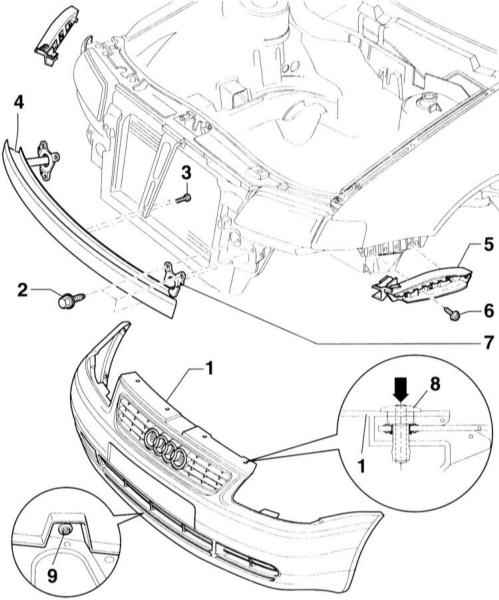

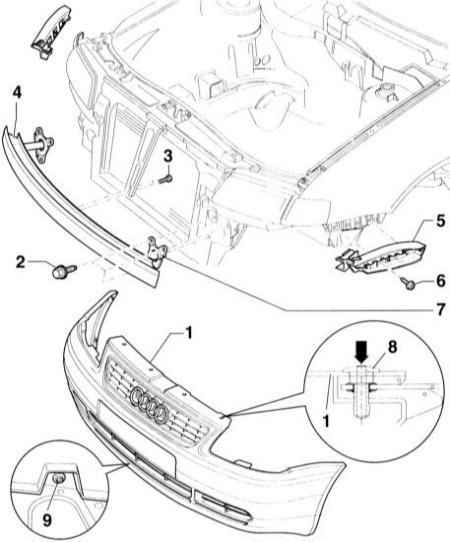

К снятию переднего бампера
1 – облицовка бампера
2 – болт,
25 Н•м
3 – болт шестигранный, 6 Н•м
4 – бампер
5 – направляющий
элемент
| 6 – саморез, 1.5 Н•м
7 – буфер
8 – зажим
9 – винт с крестообразным шлицем | Элементы

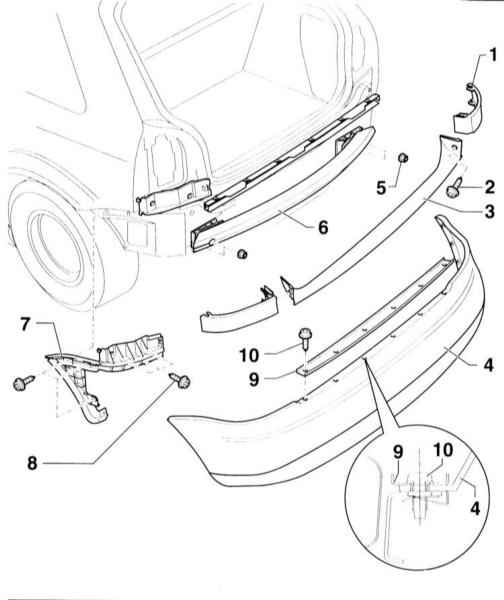

заднего бампера
1 – козырек
2 – саморез
3 – крышка
4 – облицовка бампера
5 – гайка, 23 Н•м | 6
– бампер
7 – направляющий элемент
8 – саморез, 1.5 Н•м
9 – усилитель
10 – саморез, 1 Н•м |
Передний бампер СНЯТИЕ
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Продавите тонким штифтом
вставку (стрелка на иллюстрации) на зажиме –8– и выньте его. | | 2.
Выверните по три винта Torx (T25) на колесном кожухе слева и справа. |
| 3. Выверните винты с крестообразным
шлицем –9– с нижней стороны. | | 4.
Отсоедините облицовку бампера вверху у направляющего элемента –5–. |
| 5. Отсоедините облицовку бампера сбоку над
колесными кожухами и снимите вперед с бампера. |  | 6.

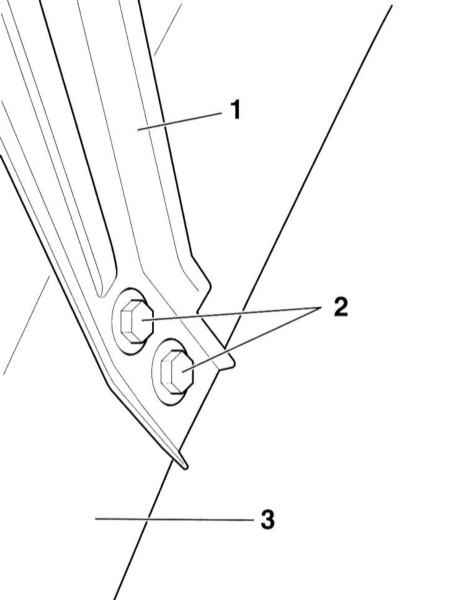

Выверните болты крепления –2– опоры –1– бампера –3–. |  | 7.

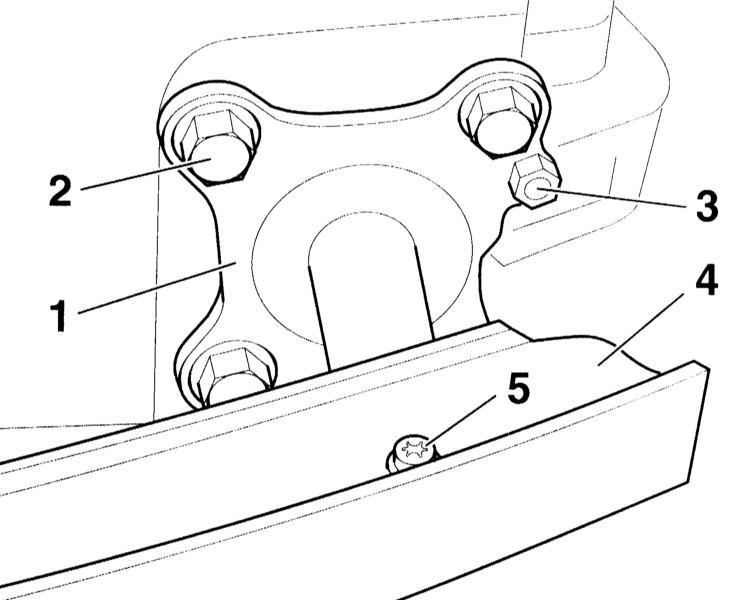

Выверните винты с внутренним шестигранником –5– на обоих амортизаторах –1–. |
| 8. Выньте бампер –4– из амортизатора
и снимите его вперед. | | УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Наденьте бампер –4– на
амортизаторы –1–. | | 2.
Вверните винты с внутренним шестигранником –5– и затяните моментом 23 Н•м. |
| 3.
Затяните болты крепления –2– опоры бампера моментом 6 Н•м, обратитесь к иллюстрации. |
| 4. Установите спереди облицовку
–1– (обратитесь к иллюстрации К снятию переднего бампера) и подправьте
ее сбоку над колесными кожухами. | | 5.
Закрепите облицовку бампера в направляющем элементе –5–. | | 6.
Затяните с нижней стороны винты с крестообразным шлицем. | | 7.
Закрепите облицовку бампера слева и справа тремя винтами Torx c каждой стороны
к локерам арок колес. | | 8. Вставьте
зажимы –8– в отверстия вверху у облицовки бампера и вдавите штифты (стрелка) так,
чтобы они полностью вошли в зажим, обратитесь к фрагменту на иллюстрации К
снятию переднего бампера. | |
Задний бампер СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите накладки –1– слева
и справа, для чего отверните саморезы. | | 2.
Снимите крышку –3–. | | 3.
Отверните саморезы крепления усилителя –10– и снимите усилитель –9–. |
| 4. Выверните слева и справа
у колесных кожухов по 3 самореза. | | 5.
Выньте облицовку бампера –4– сверху из направляющего элемента –7–. |
| 6. Подденьте облицовку бампера сбоку над локерами
арок колес и снимите назад. | | 7.
Отверните гайки –5– и снимите бампер –6–. | | УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите на место бампер
и закрепите его гайками –5–. | | 2.
Подправьте облицовку бампера –4– сбоку над колесными кожухами и вставьте сверху
в направляющий элемент –7–. | | 3.
Вверните слева и справа в локеры арок колес по 3 самореза. | | 4.
Поставьте усилитель –9– и закрепите его саморезами –10–. | | 5.
Поставьте крышку –3–. | | 6. Установите
накладки –1– слева и справа и закрепите их саморезами –2–. | |
|
