12.12. Снятие и установка облицовки стойки А

СНЯТИЕ

ВНИМАНИЕ

Для снятия облицовки стойки А со стороны водителя отверните 2 винта. Чтобы отвернуть передний винт, необходимо снять ручку привода замка капота.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните 2 винта на ручке привода замка капота. Чтобы отвернуть передний винт, необходимо потянуть за ручку.
2. Отсоедините ручку от тяги привода замка и положите в сторону, обратитесь к подразделу Снятие и установка троса привода замка капота.

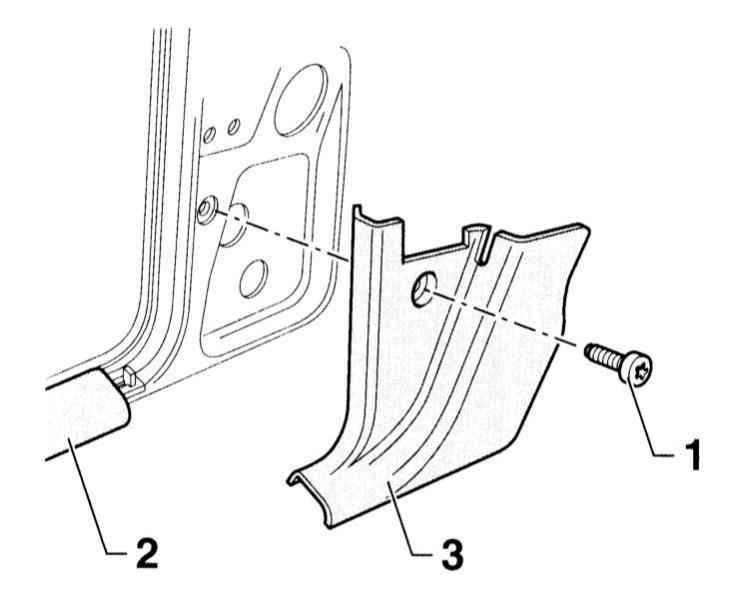

	3. Выверните винт –1–.
4. Отсоедините облицовку –3– от входной планки двери –2– и снимите.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите облицовку стойки А внизу –3– под входной планкой.
2. Закрепите облицовку винтом –1–.
3. Соедините ручку с тягой и закрепите двумя винтами в районе ног водителя.
