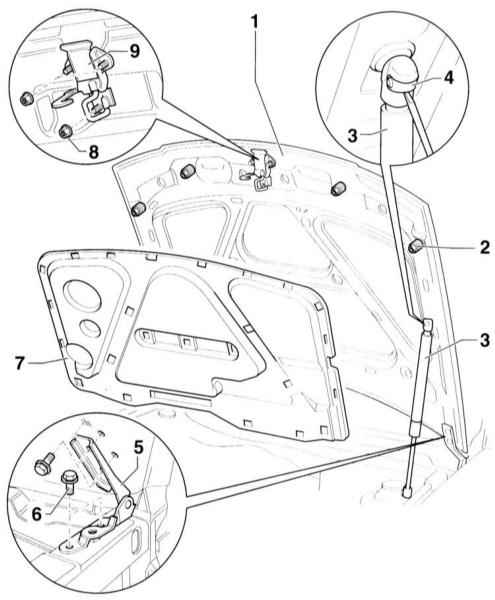

12.35. Снятие, установка и регулировка капота Элементы
крепления и регулировки капота
1 – капот
2 – буфер
Для
регулировки высоты капота.
3 – газонаполненный упор
4 – пружина
5
– петля капота | 6 – болт, 20 Н•м
7 – глушитель шума
Только для дизельного двигателя.
8 – гайка, 8 Н•м
9 – крючок | СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте капот. |
| 2. Маркируйте положение капота.
Для этого обведите фломастером болты крепления на петлях (со стороны капота). |
3. Попросите ассистента поддержать
капот.
ВНИМАНИЕ
При снятии газонаполненного упора нельзя полностью снимать стопорную пружину –4–.
В противном случае упор может быть поврежден и его придется заменять.
| | 4. Отсоедините
газонаполненный упор –3– от капота. Для этого немного приподнимите отверткой стопорную
пружину –4–. Снимите упор с шаровой опоры. Если упор необходимо снять полностью,
приподнимите нижнюю пружину так же, как верхнюю и снимите шаровый шарнир. |
| 5. Выверните болты крепления –6– на капоте
и снимите капот с помощью ассистента. | |
| |
УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При необходимости восстановите
лакокрасочное покрытие капота. | | 2.
Установите на место капот. Выставьте капот с помощью маркировок, нанесенных при
снятии, и закрепите болтами –6–. Если устанавливается новый капот, его необходимо
отрегулировать. | | 3.
Поставьте упор –3– на шаровую опору и зафиксируйте пружиной –4–. |
| 4. Если амортизаторы –2– снимались,
их необходимо отрегулировать снова. Внешние амортизаторы поверните для регулировки
по высоте. Внутренние амортизаторы вверните полностью и затем отверните на Ѕ оборота.
Капот должен располагаться заподлицо с прилегающими деталями кузова. |
| Регулировка капота
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Немного ослабьте болты
крепления –6– со стороны капота так, чтобы его можно было переместить в продольном
и поперечном направлениях. |  | 2.
Немного отверните гайки крепления крючка (гайки –1– , крючок –2–). |
 | 3.
Немного отверните болты крепления замка капота (винты –1–, замок капота –2–, держателя
–3–). | | 4. Закройте
капот и сместите его так, чтобы между прилегающими элементами кузова существовал
равномерный зазор, обратитесь к Спецификациям. | | 5.
Отрегулируйте положение капота по высоте путем поворота внешних амортизаторов
–2–. | | 6. Осторожно откройте
выставленный капот так, чтобы не менять положения петель капота. |
| 7. Затяните болты крепления петель моментом
20 Н•м. | | 8. Затяните болты
крепления замка капота моментом 20 Н•м. | | 9.
Затяните гайки крепления крючка моментом 8 Н•м. | |
|
