12.7. Снятие и установка внутрисалонного зеркала

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

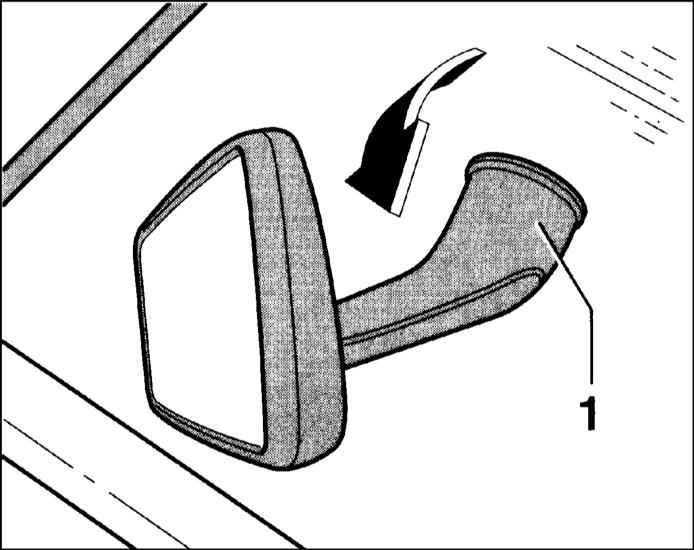

Отожмите внутреннее зеркало –1– под углом вниз (стрелка на иллюстрации) от опорной плиты и таким образом освободите его в опоре с зажимными пружинами.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

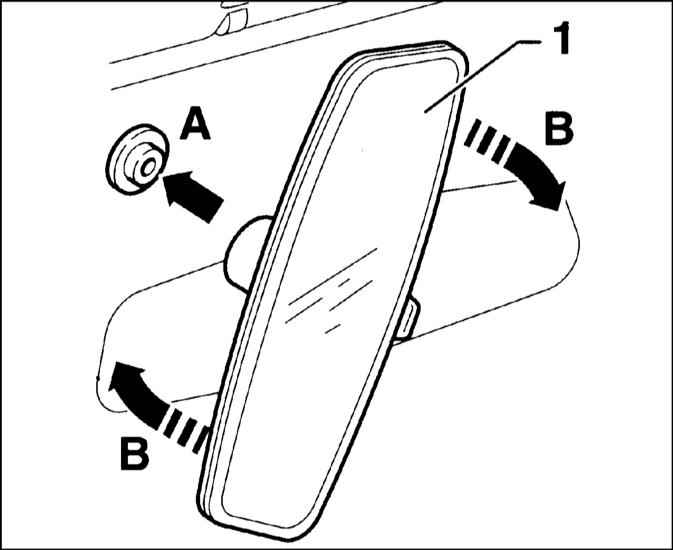

Установите зеркало –1– на угол от 60 до 90° по отношению к установочному положению и поверните (стрелка на сопроводительной иллюстрации) так, чтобы оно зафиксировалось в стопорных пружинах.

ВНИМАНИЕ

В зависимости от исполнения может потребоваться отжать стекло зеркала от шаровой опоры основания. Для установки стекла на место требуется довольно значительное усилие, чтобы зафиксировать зажимные пружины в шаровой опоре.
