12.42. Снятие и установка запорного механизма

Запорный механизм двери задка

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери задка, обратитесь к подразделу Снятие и установка облицовки двери задка.

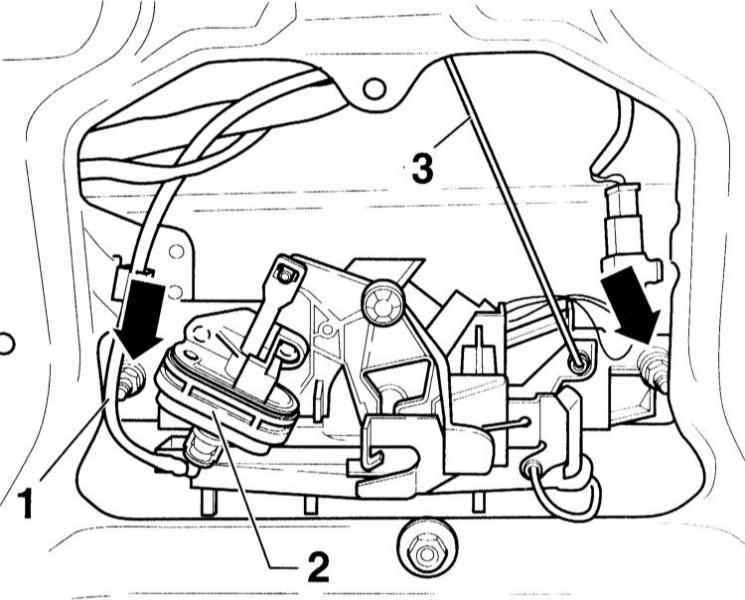

2. Снимите блокировку на штекере вакуумного шланга –1– и отсоедините ее от установочного элемента –2–.
3. Отсоедините приводную тягу –3–.

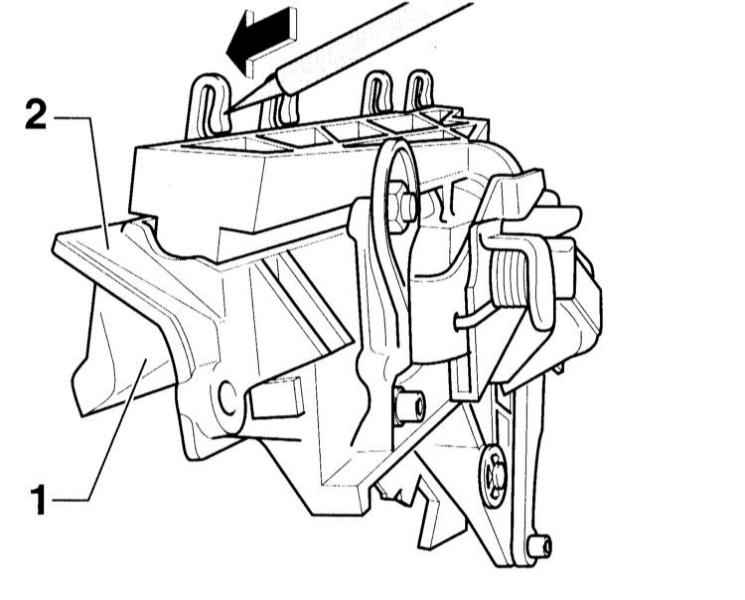

	4. Отсоедините зажимы элемента –1– (стрелка на иллюстрации) и выньте элемент вниз.
	5. Отверните гайки (стрелки на иллюстрации) и выньте запорный механизм –2– из двери задка.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте запорный механизм в дверь задка и закрепите его гайками моментом 8 Н•м.
2. Введите запорный механизм снизу в дверь задка и зафиксируйте.
	3. Вставьте приводную тягу –3–.
4. Соедините установочный элемент с вакуумным шлангом и зафиксируйте.
5. Установите на место облицовку двери задка, обратитесь к подразделу Снятие и установка облицовки двери задка.
