| 1. Отсоедините отрицательный
кабель (–) аккумуляторной батареи при выключенном зажигании. |
ВНИМАНИЕ
 Вследствие
этого стирается информация из электронных блоков памяти, как, например,
код радиоприемника. Без кода радиоприемник может быть включен только
изготовителем или СТО AUDI. Поэтому ознакомьтесь со сведениями в
подразделе Ввод кода радиоприемника.
|
| 2. Снимите передний
бампер, при этом обратитесь к подразделу Снятие
и установка бамперов. |
| 3. Слейте охлаждающая
жидкость. |
| 4. Отсоедините от радиатора
шланги, для чего снимите сбоку зажимы. |
| 5. Расстыкуйте разъем термостата
(у радиатора) и вентилятора. |
 |

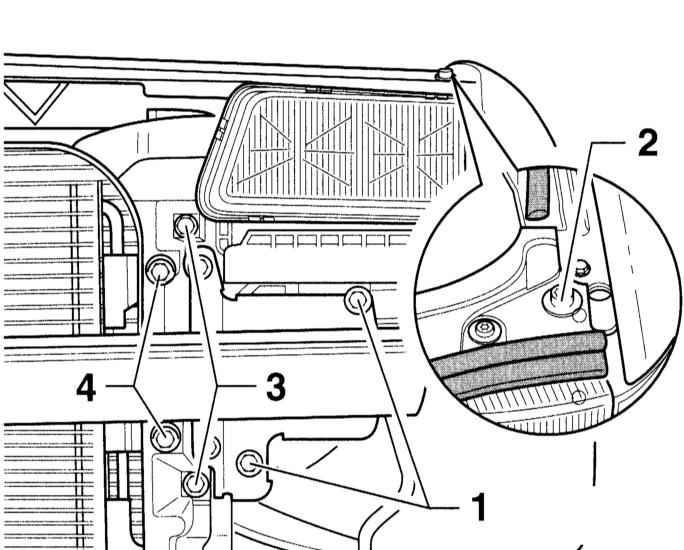

6. Выверните болты крепления
–1– бампера с обеих сторон автомобиля. |
| 7. Ослабьте болты крепления –2–
с обеих сторон, не выворачивая их. |
| Специально для автомобилей с кондиционером: |
ВНИМАНИЕ
Не следует
вскрывать контур охлаждения кондиционера. Попадание жидкости на
кожу может вызвать обморожение.
Не следует перекручивать,
сжимать или сгибать трубопроводы и шланги кондиционера.
|
| 8. Отверните болты крепления –4–
и снимите конденсатор с радиатора, при этом обратитесь к сопроводительной
иллюстрации. |
| 9. Закрепите конденсатор на кузове
(подвесьте) так, чтобы не нагружать трубопроводы/шланги системы охлаждения. |
| Все автомобили: |
| 10. Выверните 4 болта крепления
–3– радиатора. Опустите радиатор с вентилятором вниз. |
| УСТАНОВКА |

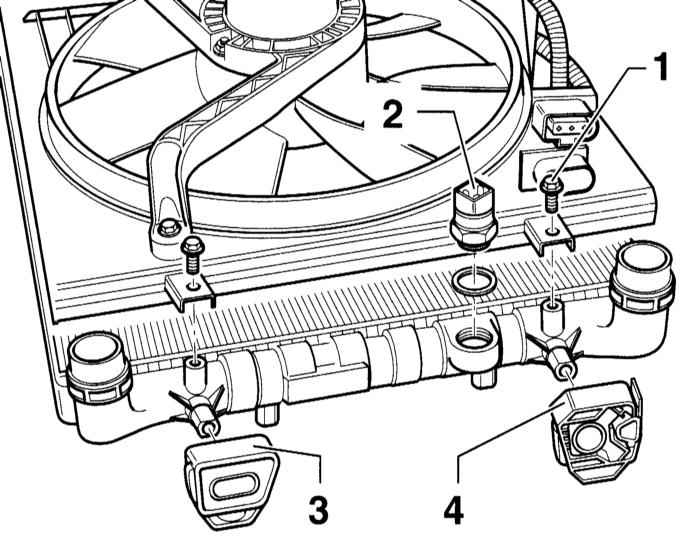

| 11. Если устанавливаются новые детали,
закрепите их следующим образом: |
 |
12. Держатель вентилятора моментом 10 Н м,
болты –1– . |
| 13. Термовыключатель –2– моментом
35 Н м. |
| 14. Держатели –3– и –4– поставьте
на радиаторе. |
| 15. Установите радиатор с помощью
ассистента и закрепите моментом 10 Н м. |
| 16. Автомобили с кондиционером:
Закрепите конденсатор моментом 10 Н м. |
| 17. Установите переднюю панель,
при этом обратитесь к подразделу Снятие и установка
панели замка капота. |
| 18. Состыкуйте разъем термовыключателя
и вентилятора. |
| 19. Наденьте шланги системы охлаждения
на радиаторе с новыми уплотнительными кольцами и зафиксируйте зажимами. |
| 20. Установите передний бампер,
при этом обратитесь к подразделу Снятие и установка
бамперов. |
| 21. Присоедините отрицательный кабель
(–) к аккумуляторной батареи. |
ВНИМАНИЕ
Активизируйте
автоматику безопасности стеклоподъемников, введите код радиоприемника,
установите часы, при этом обратитесь к подразделу Ввод
кода радиоприемника.
|
| 22. Заполните систему охлаждающей
жидкостью, при этом обратитесь к подразделу Замена
охлаждающей жидкости. |
