12.53. Снятие и установка балки регулировочных элементов и петель задней двери

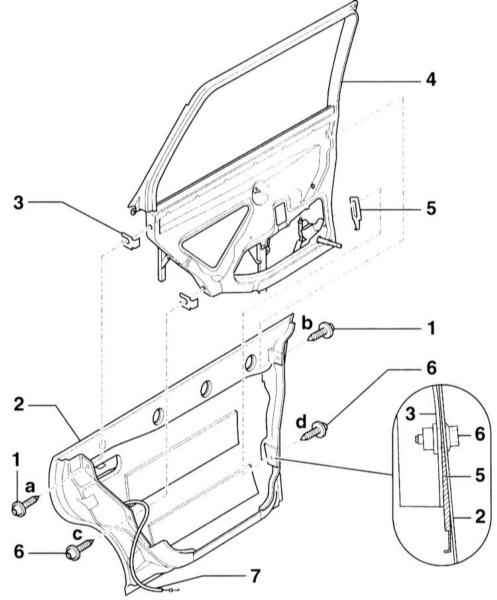

Задняя дверь, балка регулировочных элементов
1 – болт, 30 Н•м
2 – дверь
задняя
3 – подкладка. Устанавливается при необходимости. Перед снятием запишите
количество и толщину подкладок. При сборке установите те же самые подкладки на
то же самое место.
4 – балка регулировочных элементов | 5
– регулировочный клин. Перемещением клина может быть изменен наклон двери в районе
стойки С. Регулировка выполняется по аналогии с передней дверью
6 – болт,
30 Н•м
7 – трос. Соединяется с замком двери. | Верхняя
петля двери
1 – болт, устанавливается изнутри,
30 Н•м
2 – петля двери верхняя
3 – крышка, 23 Н•м | 4
– болт, 30 Н•м
5 – винт Torx, 30 Н•м | Нижняя
петля двери
1 – петля нижняя
2 – дверь передняя
3 – болт, 30 Н•м | 4 – винт Torx,
30 Н•м
5 – болт, 30 Н•м | СНЯТИЕ
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите облицовку двери. |
| 2. Выверните винты –1– и
–5–. | | 3. Выньте
вверх балку. | | 4.
Отсоедините трос блокировки двери. | | 5.
Отсоедините кожух у стойки В и расстыкуйте электрические и пневматические соединения. |
| | | УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вставьте балку в дверь
и слегка закрепите винтами –1– и –6– и регулировочным клином –5–. |
| 2. Затяните винты крепления –1–
и –6– в последовательности а, b, c d. | | 3.
Вставьте клиновой элемент двери. Отрегулируйте клиновой элемент по аналогии с
передней дверью. | | |
|
|
