12.24. Снятие и установка крышки направляющей сиденья со стороны туннеля

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

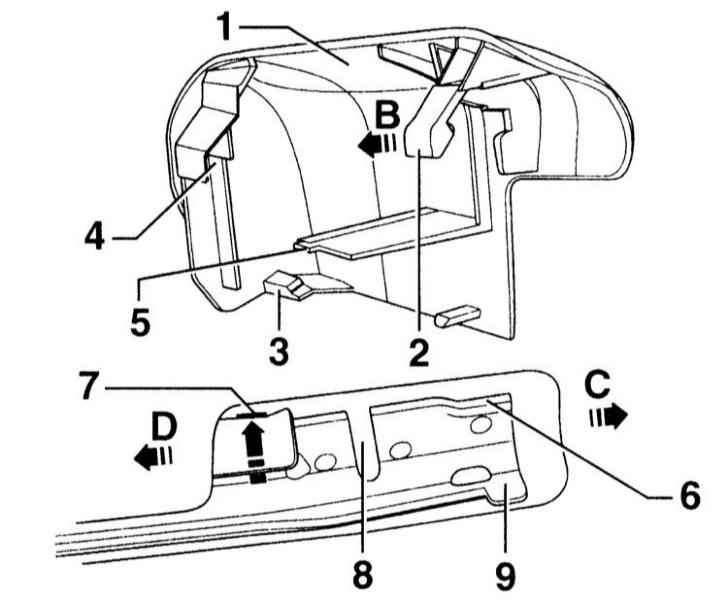

Возьмите пальцем под крышкой –1– (по направлению стрелки А на иллюстрации) и нажмите на стопор 2 по направлению стрелки (В). Одновременно потяните крышку –1– в направлении стрелки (С) и снимите ее.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите крышку –1–. При этом нажмите на коврик в направлении стрелки (D).
2. Введите направляющую –4– в паз –6–.
3. Зафиксируйте стопоры –3– и –5– у планки –9– в пазу –8–.
4. Вдавите крышку –1– так, чтобы стопор –2– зафиксировался в вырезе.
