12.32. Снятие и установка троса привода замка капота

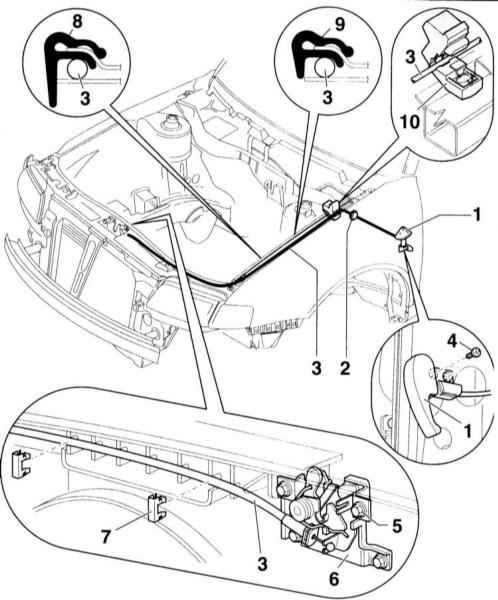

Трос привода замка капота
1– привод замка капота
Снятие
- выверните винты крепления -4-.
- отсоедините трос -3-
- снимите привод замка капота
2 – втулка
3 – трос
4 – саморез, 1.5
Н•м | 5 – болт, 20 Н•м
6 – замок капота
7 – зажимы
8 – зажим передний
9 – зажим задний
10 – уплотнение
Трос должен проходить через уплотнение, как показано на иллюстрации. |
СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите привод замка капота,
смотри выше. | | 2.
Снимите скобы –7– с держателя замка. | | 3.
Снимите зажимы –8– и –9– с крыла. | | 4.
Снимите уплотнение –10–. | | 5.
Отсоедините трос из замка капота –6– и протяните его под крылом. |
| 6. Отверните 2 винта крепления у привода троса
в салоне, в районе ног и отсоедините трос у ручки. | | 7.
Протяните трос через втулку –2– в салоне. | | УСТАНОВКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проденьте новый трос изнутри
через втулку –2– в двигательный отсек. | | 2.
Соедините трос с ручкой привода и закрепите двумя винтами в районе ног водителя. |
| 3. Соедините трос с замком
капота. | | 4. Проложите
трос, как показано на иллюстрации. | | 5.
Соедините трос с приводом замка. | | 6.
Закрепите привод замка капота –1– саморезом –4–. | | 7.
Закрепите трос зажимами –8– и –9–, под крылом. | | 8.
Установите зажимы –7– на держатель замка. | |
|
