12.52. Снятие и установка ручки передней двери и цилиндра замка

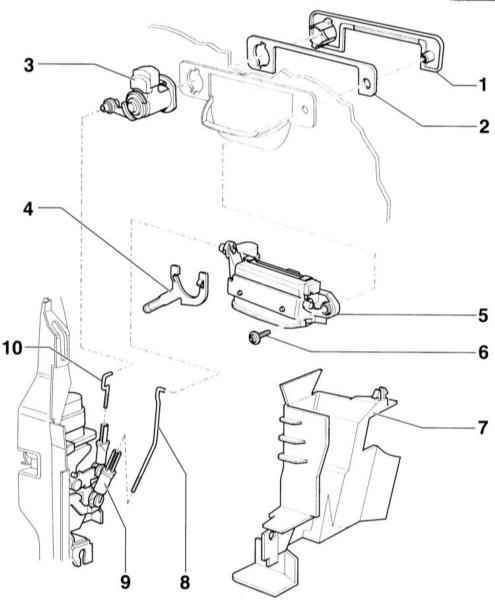

Ручка передней двери и цилиндр замка

Ручка передней двери. Модели с номером шасси начиная с 8L XA 000 001

Изображенная на иллюстрации ручка устанавливается на автомобилях с номером шасси начиная с
8L XA 000 001.

Начиная с номера шасси 8L XA 000 01, устанавливается замок и ручка измененной конструкции. Снятие ручки измененной конструкции рассмотрено в подразделе Снятие и установка внутренней накладки крыла.
Ручка и цилиндр замка могут сниматься по отдельности. Для этого необходимо следовать соответствующим указаниям.

СНЯТИЕ

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

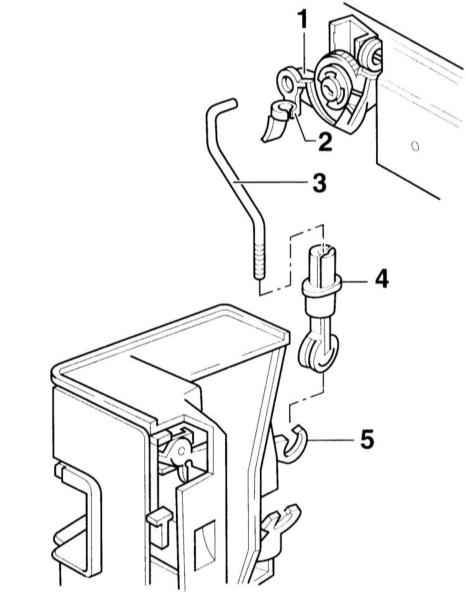

1. Установите козырек –1– с подкладкой –2–. 2. Установите изнутри ручку двери –5– и сожмите ее с накладкой. 3. Закрепите ручку винтом –6– у накладки. 4. Вставьте цилиндр замка –3– и зафиксируйте скобой –4–. Для этого установите скобу у цилиндра замка и наклоните вперед (в направлении движения). 5. Закрепите шарнирную втулку –2– (если она снималась) в спускном рычаге –1– у цилиндра замка. 6. Соедините стопорную тягу –3– цилиндра замка с шарнирной втулкой –2–. 7. Вставьте стопорную тягу –3– в зажим –4–. 8. Вставьте стопорную тягу –1– в зажим –2– так, чтобы у рычага –4– был зазор а = 1 мм. 9. После регулировки зазора сместите втулку –3– у зажима –2– вверх и таким образом зафиксируйте стопорную тягу. 10. Соедините стопорную тягу –8– у ручки –5– (обратитесь к иллюстрации Ручка передней двери и цилиндр замка). 11. Поставьте снизу крышку –7– и зафиксируйте ее сверху. 12. Вставьте держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.

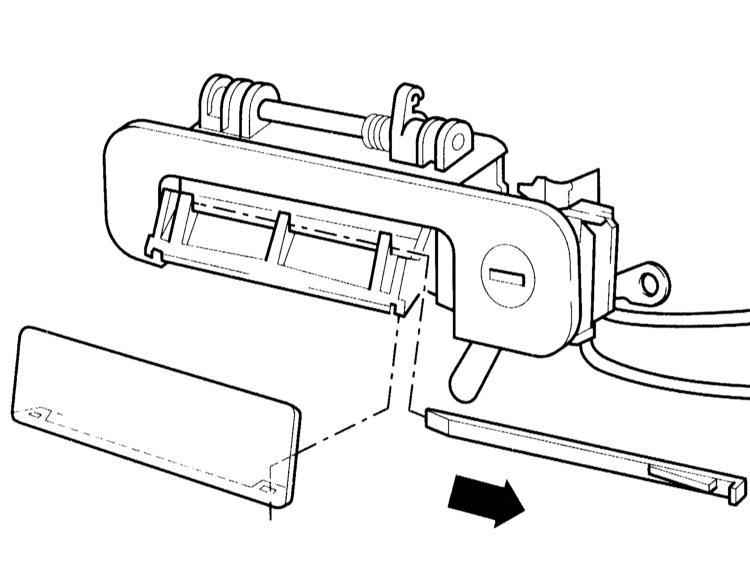

Снятие накладки ручки

ПОРЯДОК ВЫПОЛНЕНИЯ

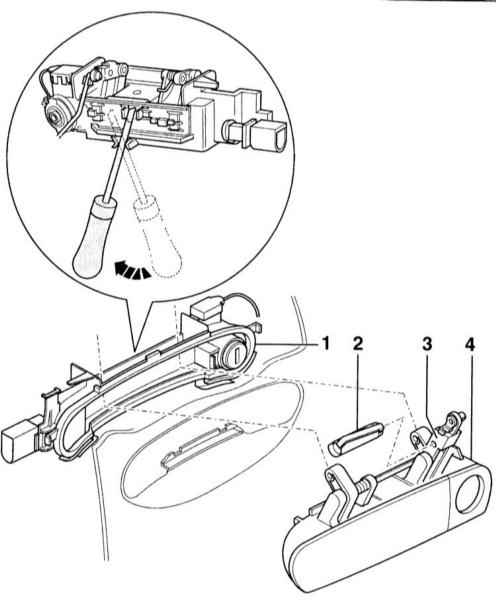

1. Потяните ручку вверх. 2. Выньте небольшой отверткой стопорную планку из ручки в направлении стрелки и выньте ручку. 3. Снимите наружу козырек ручки.

СНЯТИЕ
