12.10. Снятие и установка диагностического штекера систем безопасности

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снимите крышку диагностического штекера.

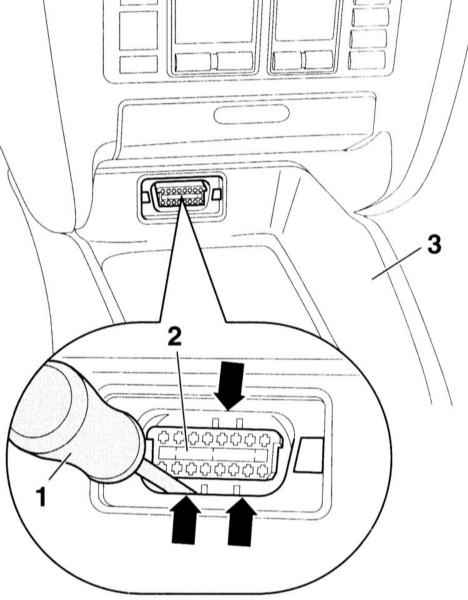

2. Подденьте отверткой –1– 3 стопора (стрелки) на диагностическом штекере –2–.
3. Снимите диагностический штекер.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поставьте на место диагностический штекер. Он должен отчетливо зафиксироваться.
2. Установите крышку штекера.
