12.48. Снятие и установка передней двери и держателя регулировочных элементов

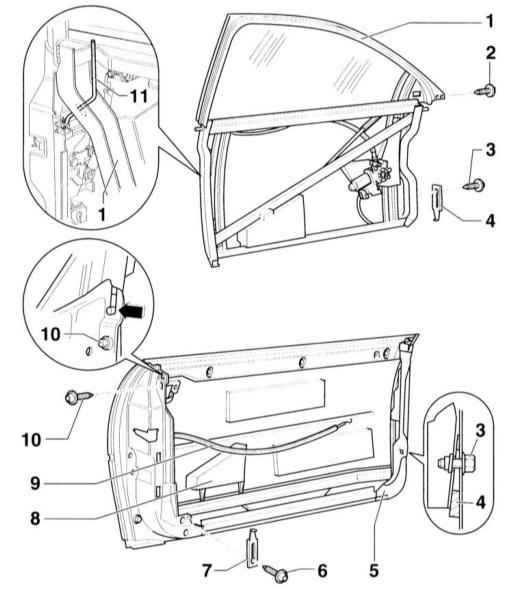

Передняя дверь
1 – держатель
2 – болт, 30 Н•м.
М8 х 26
3 – болт, 30 Н•м. М8 х 32
4 – регулировочный клин. Должен
быть всегда установлен
5 – дверь. Дверь может быть снята также без снятия
держателя регулировочных элементов
6 – болт, 30 Н•м | 7
– регулировочный клин. Должен быть всегда установлен
8 – щиток бокового упора
9 – трос привода
10 – болт, 30 Н•м. М8 х 26
11 – стопорная тяга |
СНЯТИЕ
ВНИМАНИЕ
 Дверь может быть снята также без снятия держателя
регулировочных элементов. В этом случае не требуется снимать держатель.
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите облицовку двери,
обратитесь к подразделу Снятие и установка облицовки двери. |
| 2. Снимите облицовку стойки
А (внизу), обратитесь к подразделу Снятие и установка облицовки стойки А. | | 3.
Отсоедините электрические провода и вакуумный шланг единого замка от держателя
–1–. | | 4. Отсоедините
трос –9– от держателя. | | 5. Выверните
болты (2, 3, 6 и 10). При этом снимите регулировочные клинья –4– и –7–. |
| 6. Выньте вверх держатель регулировочных
элементов. | | 7. Снимите кожух
между дверью и стойкой А. | | 8.
Снимите втулку у стойки А. | | 9.
Выньте электрические провода и вакуумный шланг единого замка из стойки А. |
| 10. Отсоедините электрические провода
и вакуумный шланг у стойки А. Отсоедините штекер шланга единого замка, обратитесь
к подразделу Единый замок – общие сведения и вакуумные
шланги. | | 11. Следите
за тем, чтобы разъем не соскользнул в стойку А. Закрепите его прищепкой. |
| 12. Попросите ассистента поддержать дверь. |  |  | 1

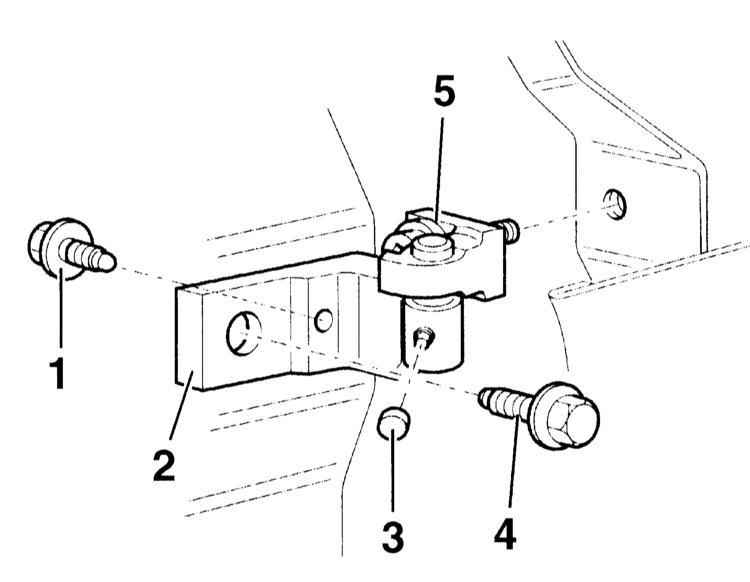

– болт, устанавливается изнутри, 30 Н•м
2 – петля двери верхняя
3 –
крышка, 23 Н•м
4 – болт, 30 Н•м

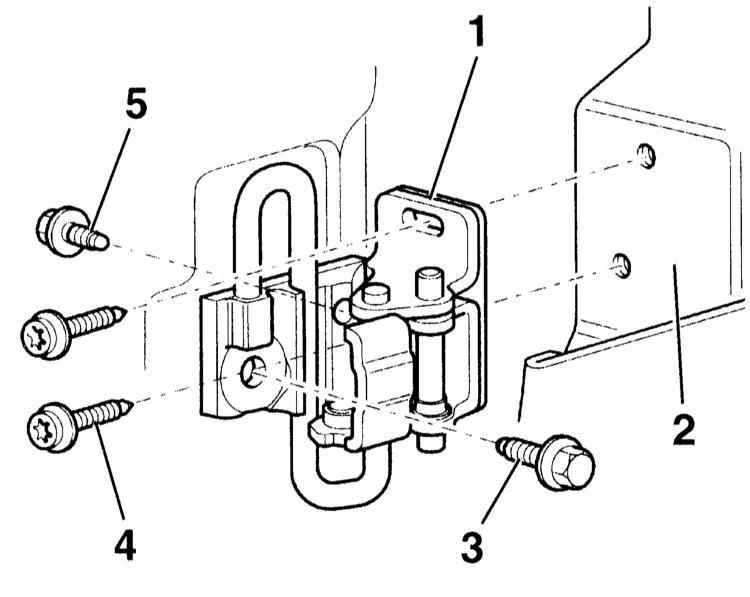

5 – винт Torx, 30 Н•м | 1
– петля нижняя
2 – дверь передняя
3 – болт, 30 Н•м
4 – винт Torx,
30 Н•м
5 – болт, 30 Н•м | | 13.
Отверните винты Тоrx Т45 со стороны двери у петель сверху и снизу. |
| 14. Снимите дверь с помощью ассистента. |
|
УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите дверь с помощью
ассистента в петли и закрепите винтами Тоrx Т45. Момент затяжки 30 Н•м. |
| 2. Вставьте электрические
провода и вакуумный шланг единого замка в разъем стойки А. | | 3.
Вставьте электрические провода и вакуумный шланг в стойку А. | | 4.
Закрепите втулки в стойку А. | | 5.
Вставьте кожух между дверью и стойкой А. | | 6.
Введите держатель сверху в дверь. | | 7.
Закрепите держатель болтами. Не забудьте о регулировочных клиньях болтов –3– и
–6–, обратитесь к иллюстрации. Последовательность затяжки: (2, 10, 6, 3). Момент
затяжки 30 Н•м. Регулировка клиньев рассмотрена в подразделе Регулировка
двери. | | 8. Соедините
трос –9– с держателем. | | 9. Соедините
электрические провода и вакуумный шланг единого замка, уложите их и закрепите,
обратитесь к подразделу Единый замок – общие сведения и
вакуумные шланги. | | 10.
Отрегулируйте дверь. | | 11. Установите
облицовку стойки А, обратитесь к подразделу Снятие и установка облицовки стойки А. | | 12.
Установите облицовку двери, обратитесь к подразделу Снятие
и установка облицовки двери. | |
|
