12.29. Снятие и установка крыла

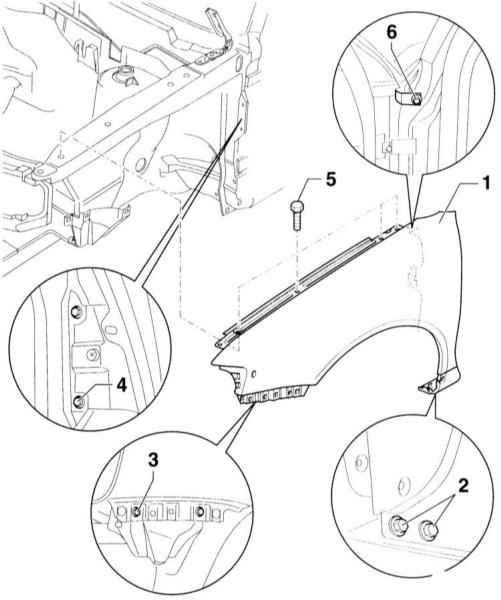

Элементы крепления переднего крыла
1 крыло
2 болт, 10 Н•м
3 саморез, 1.5 Н•м | 4 саморез,
1.5 Н•м
5 болт, 15 Н•м
6 болт, 15 Н•м | СНЯТИЕ
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите облицовку бампера,
обратитесь к подразделу Снятие и установка бамперов. |
| 2. Снимите локер арки колеса,
обратитесь к подразделу Снятие и установка локеров арки
переднего и заднего колес. | | 3.
Выверните болты крепления –5– и планки крыла и продольной балки –2–. |
| 4. Выверните болт –6– при
открытой двери. | | 5. Выверните
саморезы –3– у направляющего элемента. | | 6.
Выверните саморезы –4– под замыкающим листом. | | 7.
Снимите крыло –1–. | |
УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При необходимости, восстановите
лакокрасочное покрытие крыла. | 2.
Установите на место крыло –1–.
ВНИМАНИЕ
 Следите за тем, чтобы соблюдались
установленные зазоры, обратитесь к Спецификациям.
|
| 3. Вверните саморезы –3–
и –4– у направляющего элемента и под замыкающим листом. | | 4.
Вверните болт –6– при открытой двери. | | 5.
Вверните болты –5– у планки крыла и у продольной балки –2–. | | 6.
Установите локер арки колеса, обратитесь к подразделу Снятие
и установка локеров арки переднего и заднего колес. | | 7.
Установите облицовку бампера, обратитесь к подразделу Снятие
и установка бамперов. | |
|
