12.2.25. Снятие и установка оконных рам дверных сборок

Передние двери

Порядок снятия оконной рамы передней двери

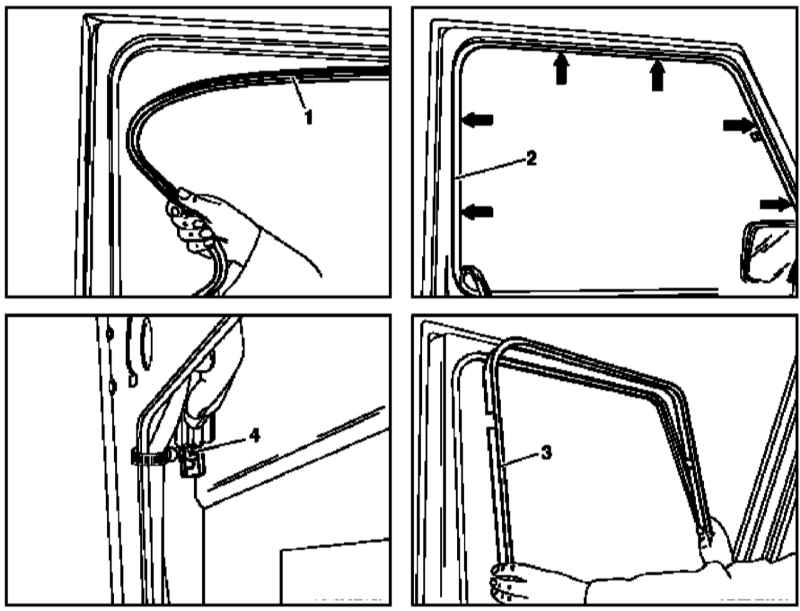

1 — Резиновый уплотнитель 2 — Оконная рама 3 — Облицовочная рамка	4 — Болт Стрелки — Крепежные винты

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите стекло дверного окна (см. Разделы Снятие и установка оконных рам дверных сборок и Снятие и установка элементов остекления кузова). Высвободите из оконного проема резиновый уплотнитель (1), - в случае необходимости приготовьте сменный уплотнительный элемент. Выверните винты (стрелки) крепления оконной рамы (2). Высвободите из фиксаторов и снимите облицовочную рамку (3) оконного проема. Выверните винты (4) слева и справа в нижней части рамы (2), затем извлеките последнюю из оконного проема, потянув вверх и наружу. Установка производится в обратном порядке, - облицовочная рамка должна устанавливаться перед закреплением рамы. В заключение удостоверьтесь в плавности хода опускания/поднимания дверного стекла.

Задние двери

Оконные рамы задних дверей снимаются в сборе со стеклами.

Порядок снятия оконной рамы задней двери (1 из 2)

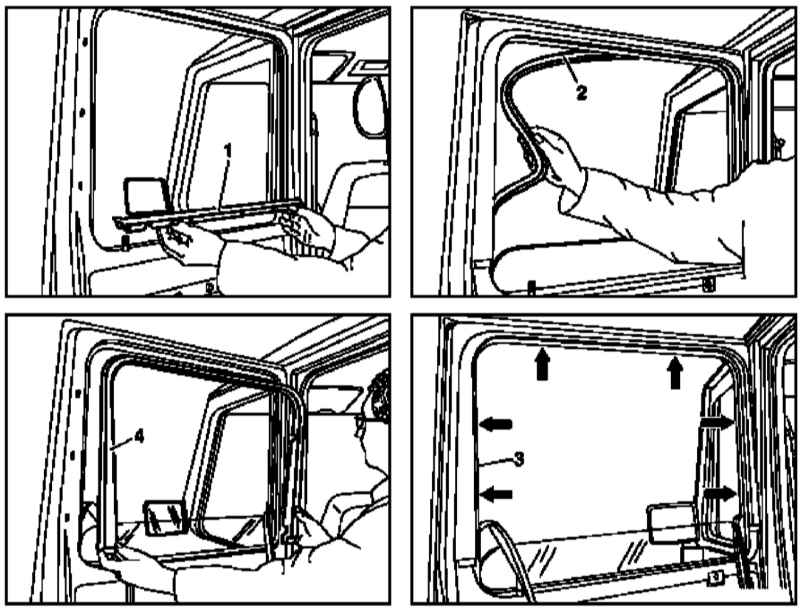

1, 2 — Уплотнительные элементы 3 — Оконная рама	4 — Облицовочная рамка Стрелки — Крепежные болты

Порядок снятия оконной рамы задней двери (2 из 2)

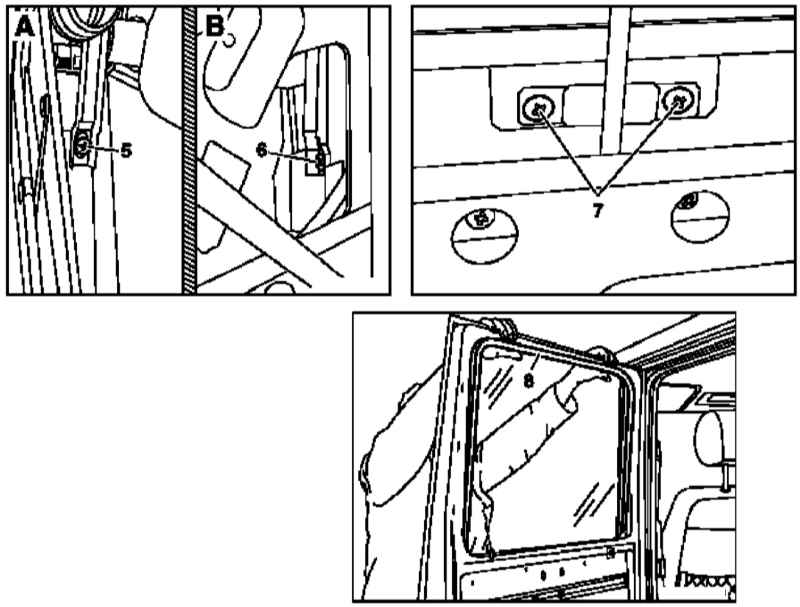

5, 6, 7 — Болты	8 — Стекло

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите внутреннюю обивку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок). Снимите нижний уплотнительный элемент (1) оконного проема, - постарайтесь не обломать язычок переднего фиксатора. Поврежденный уплотнитель подлежит замене. Высвободите из оконного проема резиновый уплотнитель (2). Выверните болты (стрелки) крепления рамы (3). Отпустите фиксаторы и снимите облицовочную рамку (4). Установите на место резиновый уплотнитель (2) и полностью поднимите стекло (8). Аккуратно снимите пленочное изоляционное покрытие двери (см. Раздел Снятие и установка внутренней обивки дверных сборок), - поврежденную пленку придется заменить. Выверните крепежные болты (5 и 6) слева и справа в нижней части рамы (3). Примите меры против падения стекла и выверните винты (7) его крепления к регулятору. Подав наружу, аккуратно извлеките раму (3) в сборе со стеклом (8) из оконного проема. Установка производится в обратном порядке, - облицовочная рамка должна устанавливаться перед закреплением рамы. Затягивание винтов (7) должно производиться только после того, как поднятое стекло (8) будет выровнено в оконном проеме. В заключение удостоверьтесь в плавности хода опускания/поднимания дверного стекла.
