12.2.6. Снятие и установка передней решетки

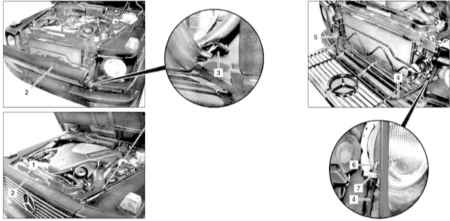

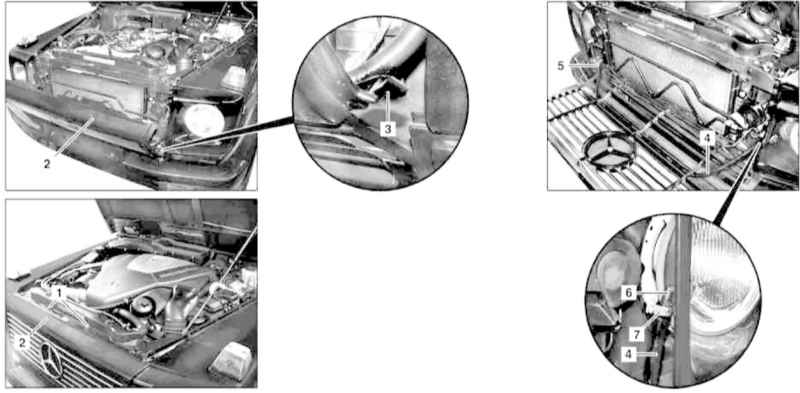

Детали установки передней решетки


1 — Крепежные гайки 2 — Передняя решетка 3 — Крепежные фиксаторы 4 — Шланг	5 — Раздающий штуцер 6 — Сопло 7 — Хомут

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте капот.
Отдайте крепежные гайки (1)/винты.
Сдвиньте решетку (2) в сторону, извлеките фиксаторы (3), затем отпустите противоположную сторону и откиньте решетку вперед.
Пережмите шланг (4) на раздающем штуцере (5), затем отпустите хомут (7).
Аккуратно отсоедините шланг от сопла (6) левого фароомывателя.
Снимите решетку.
Установка производится в обратном порядке.
