12.2.2. Снятие привода передних стеклоочистителей

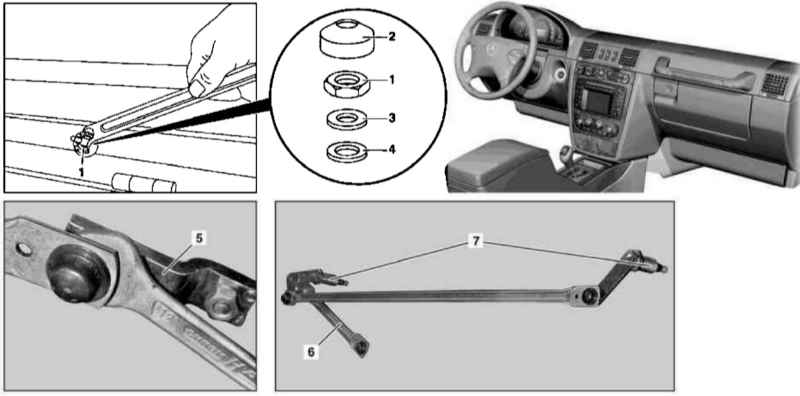

Детали установки привода передних стеклоочистителей


1 — Гайки 2 — Пыльник 3 — Шайба 4 — Уплотнительная шайба	5 — Кривошип 6 — Тяга 7 — Шпиндели

ПОРЯДОК ВЫПОЛНЕНИЯ

Извлеките ключ из замка зажигания.
Снимите панель приборов (см. Раздел Снятие и установка панели приборов).
Пометьте установочное положение тяги (6), затем подденьте ее и отделите от кривошипа (5).
Снимите рычаги обоих стеклоочистителей (см. Раздел Снятие установка рычагов стеклоочистителей).
Отдайте гайки (1) шпинделей (7).
Снимите плоские (3) и уплотнительные (4) шайбы, - уплотнительные шайбы подлежат замене в обязательном порядке.
Высвободите шпиндели (7) из подшипников и снимите сборку привода стеклоочистителей.
Установка производится в обратном порядке. В заключение удостоверьтесь в исправности функционирования стеклоочистителей.
