12.2.7. Снятие и установка крышек блок-фар

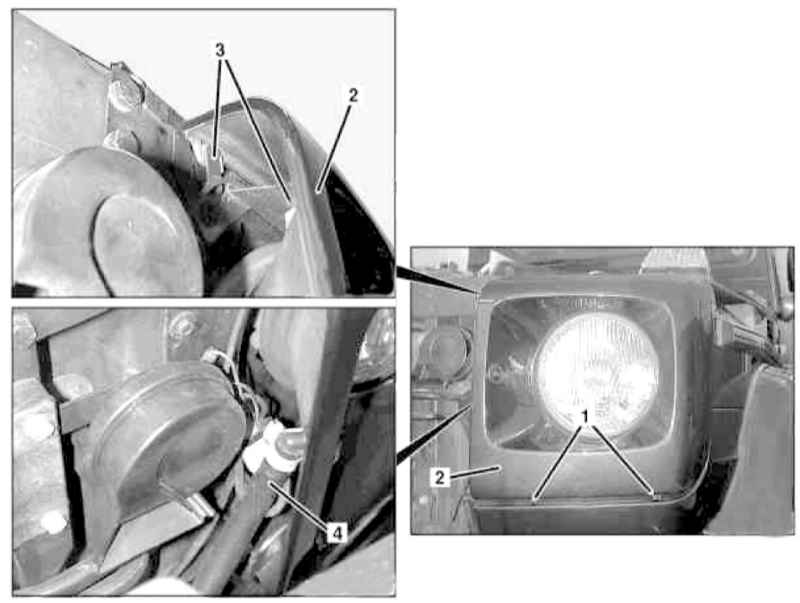

Детали установки крышки блок-фары


1 — Болт 2 — Крышка	3 — Направляющие 4 — Шланг фароомывателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите переднюю решетку (см. Раздел Снятие и установка передней решетки).
Выверните винты (1).
Аккуратно отожмите крышку (2) вверх, высвобождая из направляющих (3) и снимите ее с автомобиля.

На моделях соответствующей комплектации (код ЕТ4) позади крышки крепится антенна системы глобального позиционирования (GPS).

Снимите подающую линию (4) фароомывателя.
Установка производится в обратном порядке.
