12.2.10. Снятие и установка бамперовПередний бампер

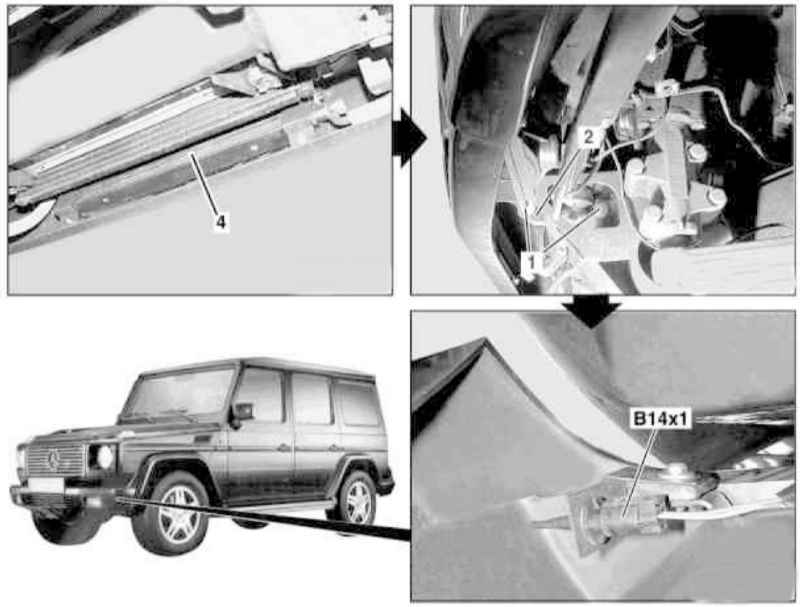

Детали установки переднего бампера
|
|
- На моделях соответствующей комплектации (463.246) снимите нижний пыльник двигательного отсека (см. Раздел Снятие и установка пыльника двигательного отсека комплектации AMG).
- При помощи ассистента снимите защиту картера.
- Снимите противотуманную фару (см. Главу Бортовое электрооборудование).
- Снимите с бампера (2) охладитель ATF (4) (кроме моделей AMG).
- На моделях 463.246 (AMG) снимите с бампера (2) охладитель двигательного масла и, не отсоединяя линии, сдвиньте его в сторону.
- Выверните болты (1).
- Рассоедините разъем (В14x1) электропроводки датчика температуры наружного воздуха.
- При помощи ассистента снимите бампер (2).
- Установка производится в обратном порядке.
|
|
Задний бампер
Подготовка к снятию заднего бампера (1 из 3) (кроме моделей 463.246)
Подготовка к снятию заднего бампера (2 из 3)
Подготовка к снятию заднего бампера (3 из 3)
Детали установки заднего бампера
|
|
|
|
|
|
- На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).

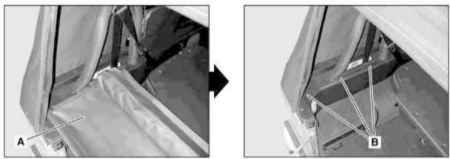

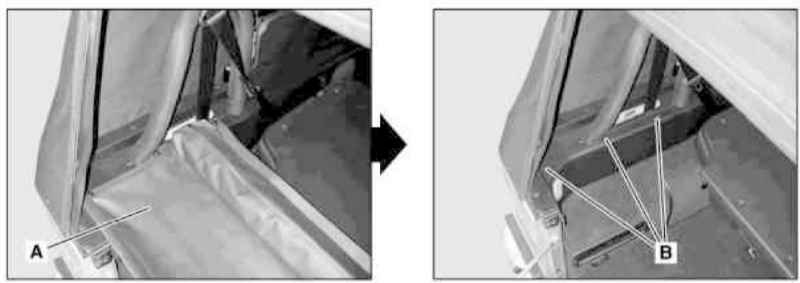

- Извлеките по 3 кнопочных фиксатора с каждой стороны и снимите крышку (А) с ветроотбойником (кроме моделей 463.246).
- С левой стороны снимите монтажные скобы (В) ветроотбойника (кроме моделей 463.246).
- На моделях соответствующей комплектации (код V53) снимите вещевой отсек с крышкой в багажном отделении (см. Раздел Снятие, установка и регулировка дверей).

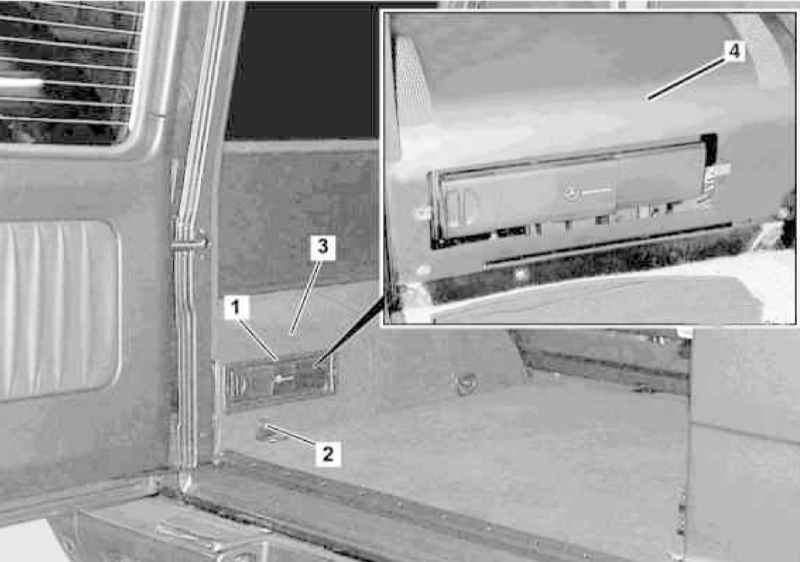

- На моделях соответствующей комплектации (код ЕР5) снимите крышку (1) CD-чейнджера.
- Выверните крепежную проушину (2).
- Слегка приподнимите край боковой отделочной панели и снимите с крышки (4) ковровую панель (3) покрытия пола.
- Выверните два крепежных винта и снимите крышку (4).
- На моделях соответствующей комплектации (код ЕР5) снимите CD-чейнджер.

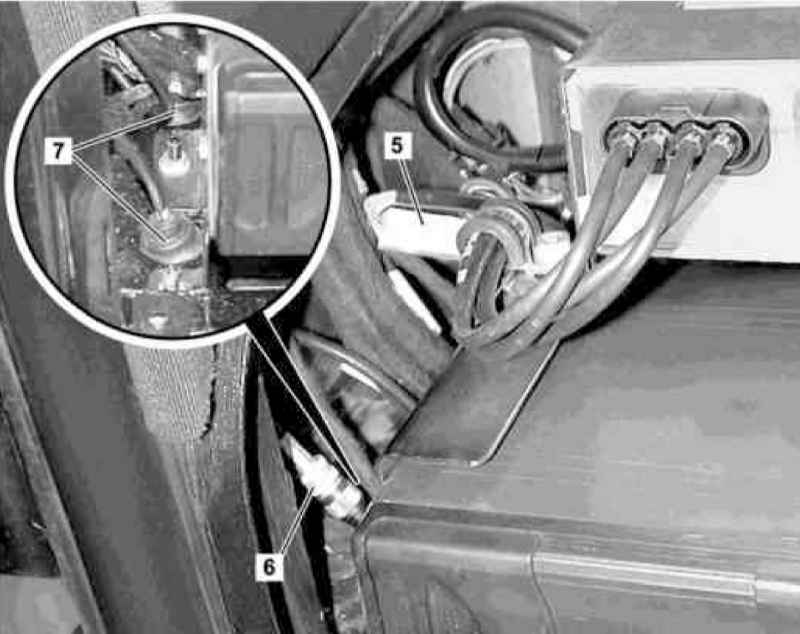

- Рассоедините разъем (5) идущего от заднего бампера в салон автомобиля жгута электропроводки.
- На моделях соответствующей комплектации (код ЕТ2) рассоедините резьбовой разъем (6) замещающей антенны системы аварийного вызова TELE AID.
- Высвободите электропроводку из кузовной панели, вытянув ее наружу сквозь проходные втулки (7).
|
Поврежденные втулки (7) подлежат замене в обязательном порядке.
|

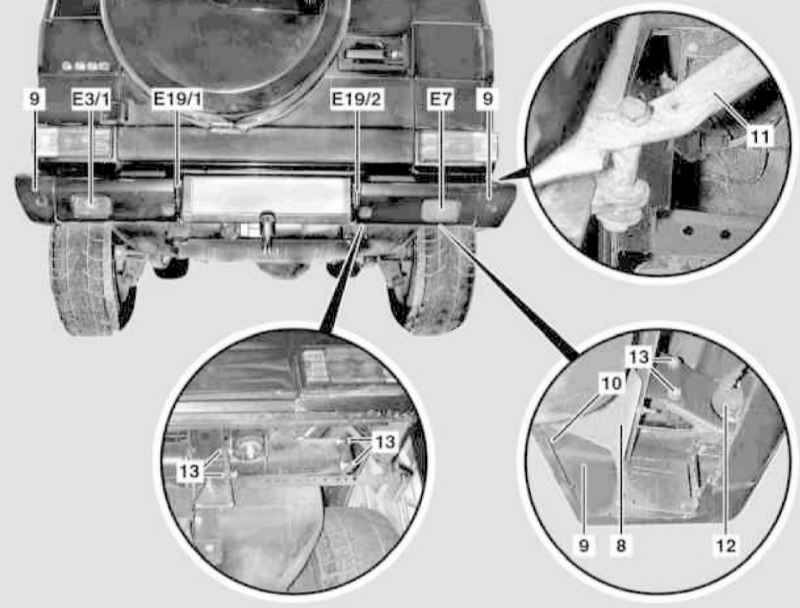

- Снимите брызгоотбойник (8).
- Выверните винты (10), отсоедините от стоек (11) и снимите угловые накладки (9) бампера.
- Справа рассоедините разъем (12) огня заднего хода (Е7).
- Слева отсоедините электропроводку от заднего туманного фонаря (Е3/1).
- Снимите фонари подсветки номерного знака (Е19/1 и Е19/2).
- Выверните винты (13) (по четыре с каждой стороны) и при помощи ассистента снимите бампер.
- Установка производится в обратном порядке.
|
|
Ковровая панель покрытия пола (3) крепится к крышке (4) при помощи клея.
|
- На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
|
|
|
