12.2.13. Снятие и установка держателя запасного колеса

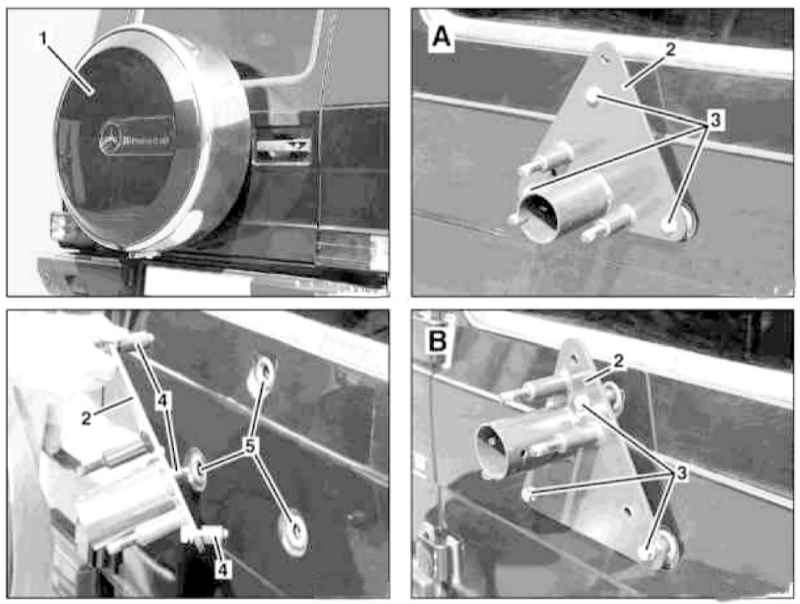

Детали установки наружного держателя запасного колеса


1 — Кожух запаски 2 — Опорный кронштейн 3 — Болты 4 — Дистанционные втулки	5 — Резиновые уплотнительные элементы А — Модели без фаркопа В — Модели с фаркопом

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите запасное колесо.
Выверните крепежные болты (3) и снимите опорный кронштейн (2).
Установка производится в обратном порядке. Поврежденные резиновые уплотнительные элементы (5) следует заменить, перед вворачиванием крепежных болтов (3) из резьбовую часть следует смазать фиксирующим составом.
