12.2.12. Снятие и установка резервуара жидкости омывания стекол

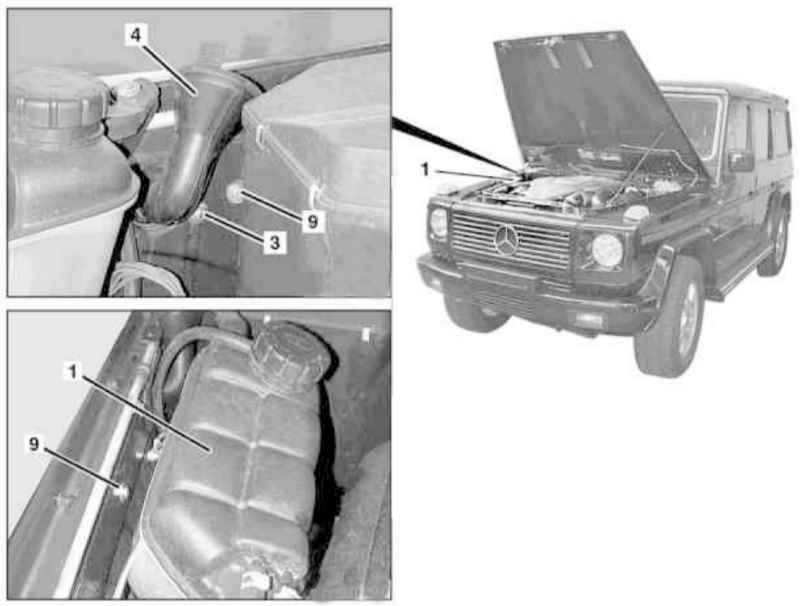

Детали установки резервуара омывающей жидкости (кроме моделей 463.323) (1 из 2)

1 — Расширительный бачок системы охлаждения 3 — Гайка	4 — Заливная горловина 9 — Крепежные болты

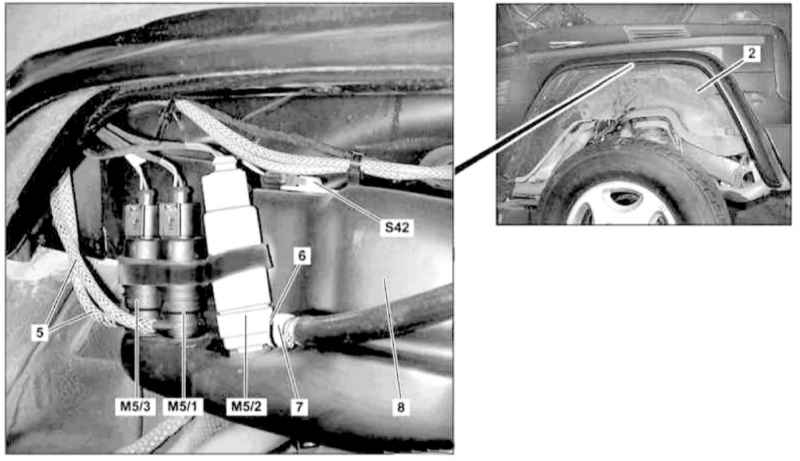

Детали установки резервуара омывающей жидкости (кроме моделей 463.323) (2 из 2)

2 — Локер 5, 7 — Шланги 6 — Хомут 8 — Резервуар омывающей жидкости М5/1 — Насос омывания ветрового стекла	М5/2 — Насос фароомывателей М5/3 — Насос омывания заднего стекла S42 — Датчик-выключатель уровня омывающей жидкости

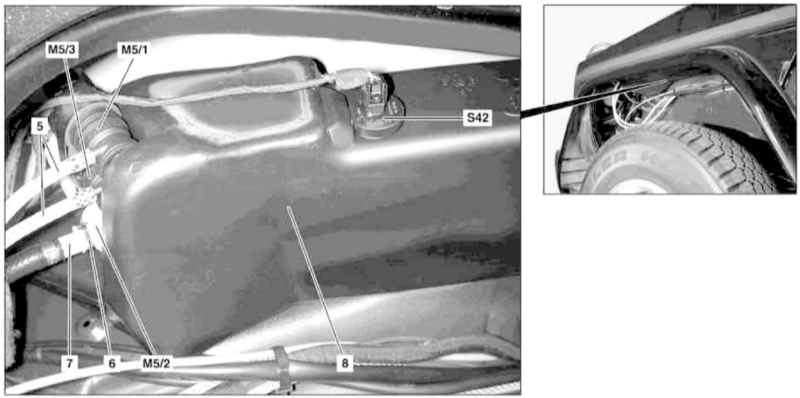

Детали установки резервуара омывающей жидкости (модели 463.323)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите расширительный бачок (кроме моделей 463.323), - на моделях 463.323 резервуар помещается в левой части двигательного отсека. Снимите локер (2) защиты соответствующей колесной арки (см. Раздел Снятие и установка локеров защиты колесных арок). Снимите резонаторную камеру воздушного тракта с водосборником (см. Главу Системы питания и выпуска отработавших газов) и, не отсоединяя дренажные шланги сдвиньте сборку в сторону (кроме моделей 463.323). Отдайте гайку (3) болты (9), рассоедините разъемы электропроводки насосов (М5/1, М5/2 и М5/3) и датчика уровня омывающей жидкости (S42), отпустите обвязку шланга (5) и снимите резервуар (8). Слейте остатки жидкости из резервуара в приготовленную емкость, затем отсоедините приемные шланги насосов, предварительно промаркировав их с целью гарантии правильности подсоединения при сборке. Для отсоединения шланга (7) насоса фароомывателей (М5/2) отпустите хомут (6). Установка производится в обратном порядке, - проследите за правильностью посадки уплотнительного кольца заливной горловины (4). В заключение залейте в резервуар омывающую жидкость и проверьте исправность ее подачи к соплам соответствующих омывателей.
