12.2.22. Снятие и установка защелок и запорных клиньев откидного борта

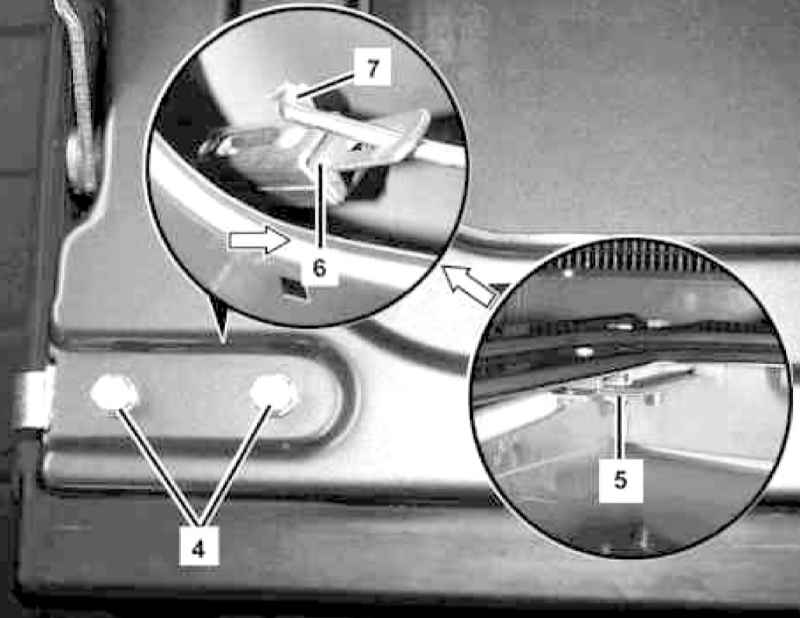

Детали установки защелки замка откидного борта на моделях Кабриолет


4 — Болт защелки 5 — Резьбовая пластина	6 — Крепежная гайка 7 — Приводная тяга

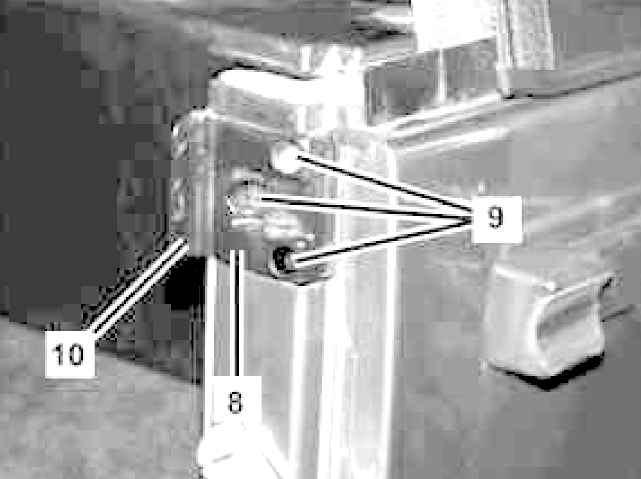

Детали установки запорного клина замка откидного борта на моделях Кабриолет


8 — Запорный клин 9 — Крепежный болт	10 — Упор

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте задний борт.
Откройте крышку инструментального отсека.
Извлеките заклепки (2 и 3), снимите вкладыш (1) инструментального отсека (см. параграф 2 в Разделе Снятие и установка дверных замков).
Выверните болт (4) и снимите защелку (6), - резьбовая пластина (5) провалится в раму борта.
Выверните крепежные болты (9) и снимите запорный клин (8) и упор (10).
Установка производится в обратном порядке.
В заключение отрегулируйте борт (см. Раздел Снятие, установка и регулировка дверей).
