12.2.23. Снятие и установка внутренней обивки дверных сборок

Передние двери

На примере водительской двери

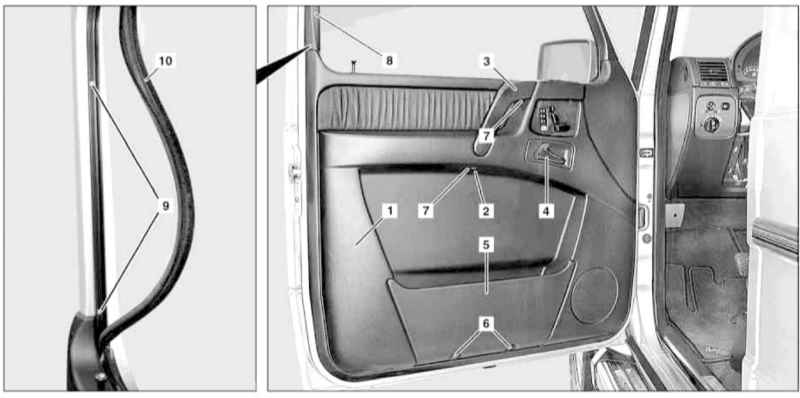

Детали установки панели внутренней обивки передней двери (1 из 2)


1 — Обивочная панель 2 — Заглушки 3 — Рукоятка 4 — Внутренняя ручка двери 5 — Карман	6, 7 — Крепежные винты 8 — Отделочная панель 9 — Болты 10 — Направляющая войлочная вставка

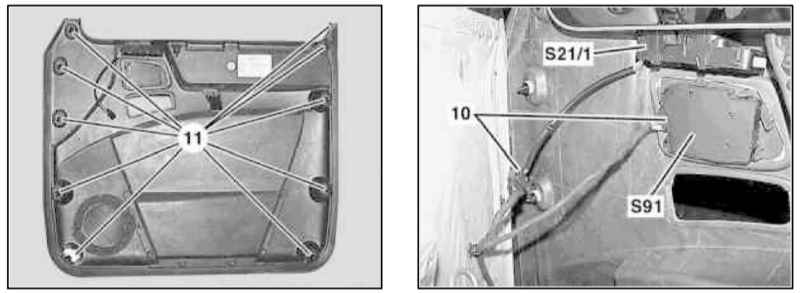

Детали установки панели внутренней обивки передней двери (2 из 2)


10 — Разъемы 11 — Фиксаторы S21/1 — Группа переключателей управления стеклоподъемниками на водительской двери	S91 — Группа переключателей электропривода сиденья (с памятью установок)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите внутреннюю ручку двери (см. Раздел Снятие и установка внутренних дверных ручек).
3 На моделях 463.246/249 отверните стопорную рукоятку (А).
Удалите заглушки (2) и выверните винты (7) крепления дверной рукоятки (3).
При помощи подходящего клина отделите обивочную панель (1) от дверной рамы в местах расположения фиксаторов (8), оцените состояние высвобожденных фиксаторов, сломанные элементы замените.
Рассоедините электрические разъемы (10) групп переключателей управления функционированием электроприводами стеклоподъемников (S21/1) и сиденья (S91).
Оцените состояние изоляционной пленочной накладки, в случае необходимости замените последнюю.

Задние двери

На примере моделей с колесной базой 2850 мм

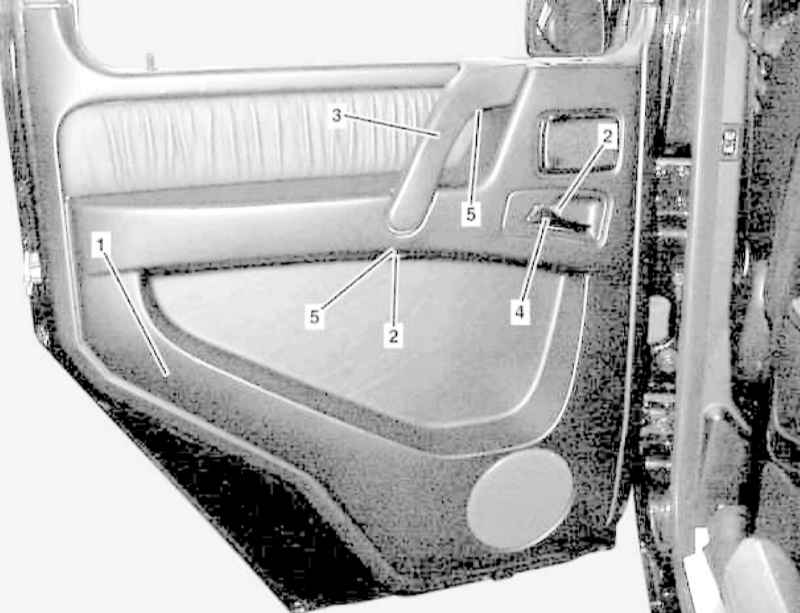

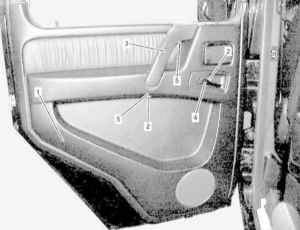

Детали установки панели внутренней обивки задней двери (1 из 3)


1 — Обивочная панель 2 — Заглушки 3 — Рукоятка	4 — Внутренняя ручка двери 5 — Крепежные винты

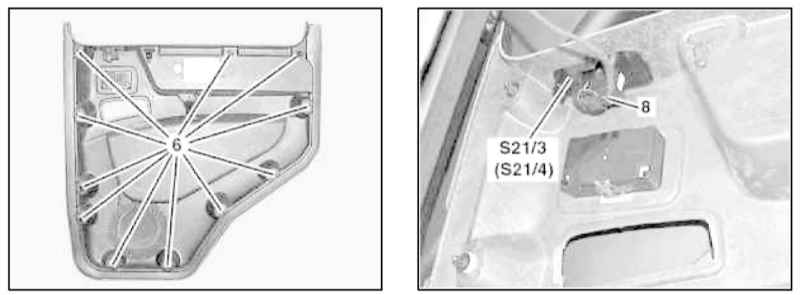

Детали установки панели внутренней обивки задней двери (2 из 3)


6 — Фиксаторы 8 — Разъем S21/3 — Группа переключателей управления стеклоподъемником левой двери	S21/4 — Группа переключателей управления стеклоподъемником правой двери

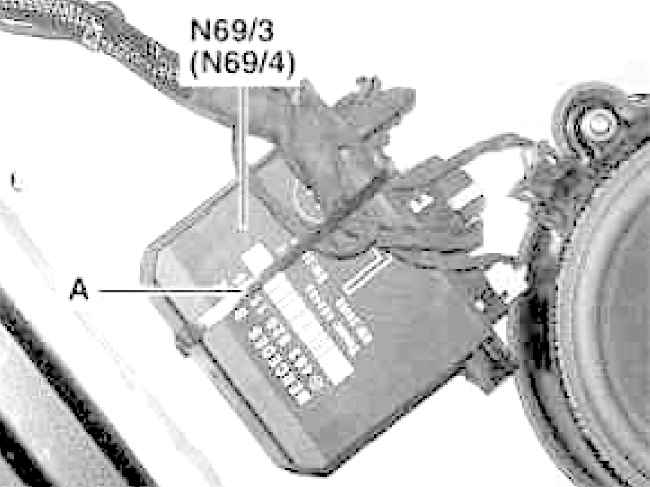

Детали установки панели внутренней обивки задней двери (3 из 3)


А — Обвязка N69/3 — Модуль управления левой двери	N69/4 — Модуль управления правой двери

Порядок выполнения процедуры аналогичен описанному выше для передних дверей. Не забудьте при сборке зафиксировать электропроводку модуля управления (N69/3 или N69/4) обвязкой (А).

Дверь задка

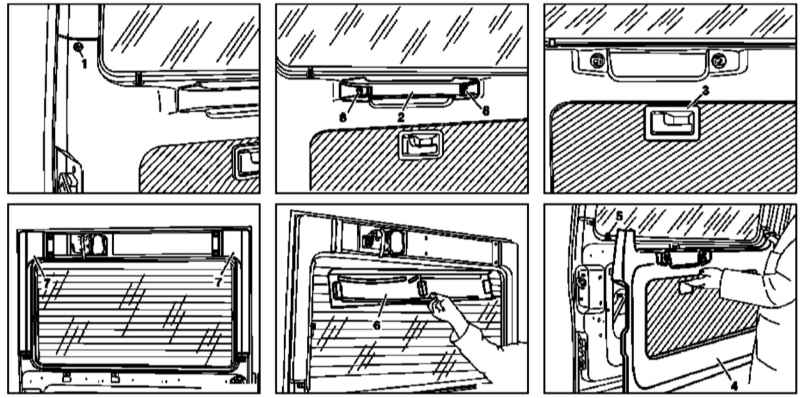

Детали установки панелей обивки двери задка

1, 8 — Винты
2 — Рукоятка
3 — Крышка
4 — Нижняя секция обивочной панели

5 — Кнопка единого замка
6 — Верхняя секция обивочной панели
7 — Панели отделки окна

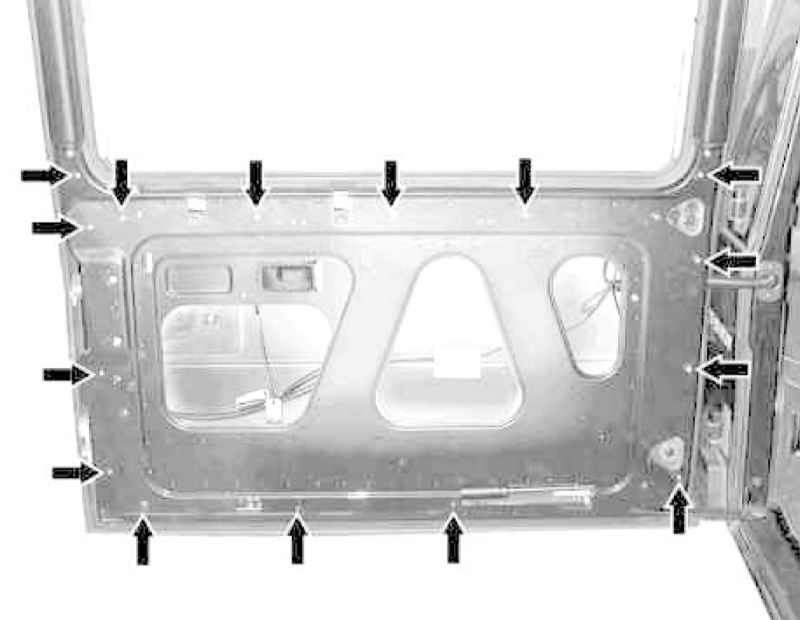

Схема расположения фиксаторов крепления обивочной панели

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации выверните винты (1) крепления нижней секции (4) обивочной панели.
Демонтируйте заглушки и выверните винты (8) крепления дверной рукоятки (2).
Слегка отжав обивку в направлении замка, снимите крышку (3) внутренней ручки двери.
Поддевая клином в местах расположения фиксаторов (стрелки), отделите обивочную панель (4) от дверной рамы, утопите кнопку (5) единого замка, затем подайте панель вверх и окончательно снимите.
Отпустите центральные фиксаторы крепления верхней секции (6) обивочной панели.
Отверните левую и правую отделочные панели окна (7).
Оцените состояние изоляционной пленочной накладки, в случае необходимости замените последнюю.
Установка производится в обратном порядке, - поврежденные в ходе отпускания фиксаторы подлежат замене в обязательном порядке.
