12.2.8. Снятие и установка пыльника двигательного отсека комплектации AMG

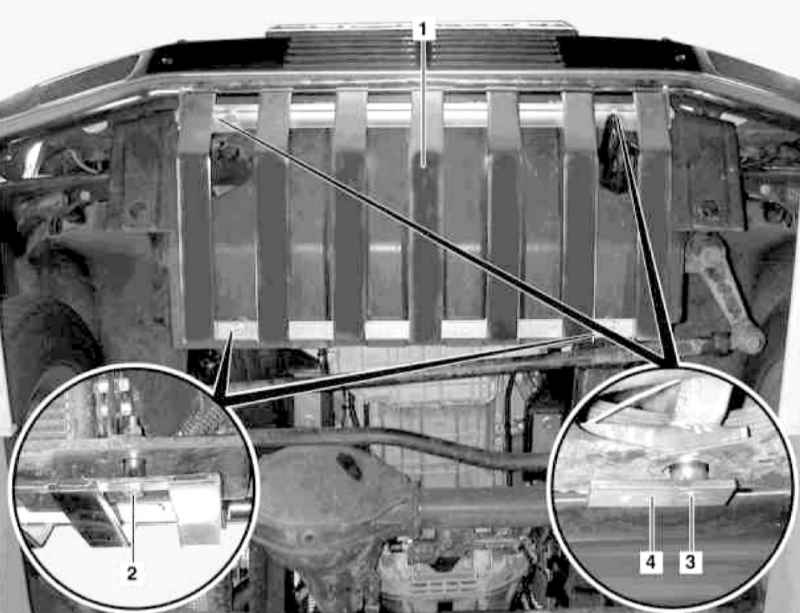

Детали установки нижнего пыльника двигательного отсека на моделях комплектации AMG


1 — Пыльник 2, 3 — Винты	4 — Монтажная скоба

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль и установите его на подпорки.
Выверните крепежные винты (2), в случае пыльника оригинальной конструкции отпустите фиксаторы.
Выверните винты (3), - пыльник оригинальной конструкции останется на автомобиле, фиксируемый монтажной скобой (4).
Выверните скобу (5) и снимите пыльник (1).
Установка производится в обратном порядке.
