12.2.31. Снятие и установка уплотнительного элемента верхнего люка и элементов его крепления

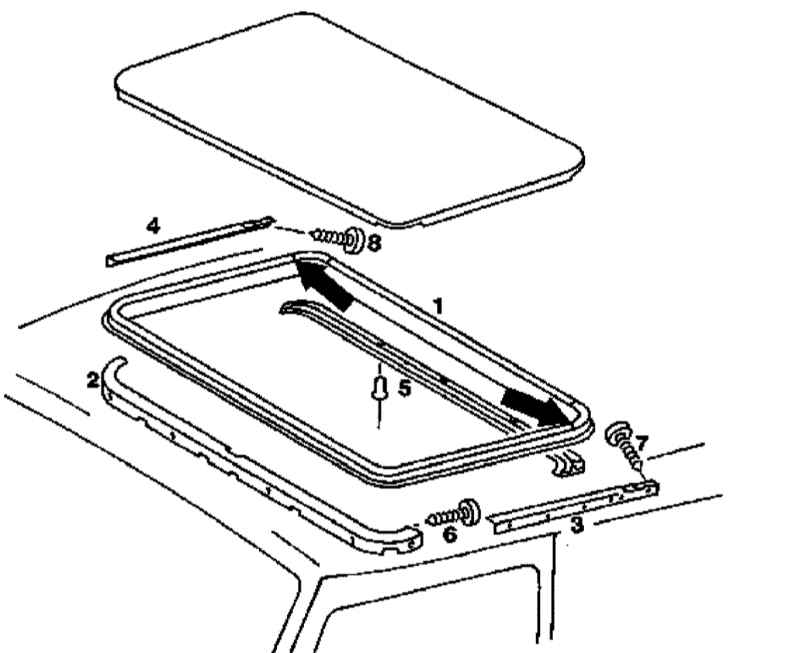

Детали установки уплотнительного элемента верхнего люка


1 — Уплотнительный элемент 2 — Передний держатель 3 — Левый держатель 4 — Правый держатель	5 — Задний держатель 6, 7, 8 — Крепежные винты Стрелки — Стыки уплотнительного элемента

ПОРЯДОК ВЫПОЛНЕНИЯ

Полностью откройте люк.
Пометьте установочное положение стыков (стрелки) уплотнительного элемента (1) в проеме крыши.
Потянув, высвободите уплотнитель (1) из держателей (2, 3, 4 и 5).
Снимите ветроотбойник (см. Раздел Снятие, установка и регулировка ветроотбойника верхнего люка).
Выверните крепежные винты (6, 7 и 8) и снимите передний (2), левый (3) и правый (4) держатели уплотнительного элемента, - боковые держатели следует сдвинуть назад, затем потянуть вверх.
Для снятия заднего держателя (5) следует демонтировать раму верхнего люка (см. Раздел Снятие и установка рамы верхнего люка) и высверлить заклепки.
Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток.
