12.2.9. Снятие и установка боковых ступеней

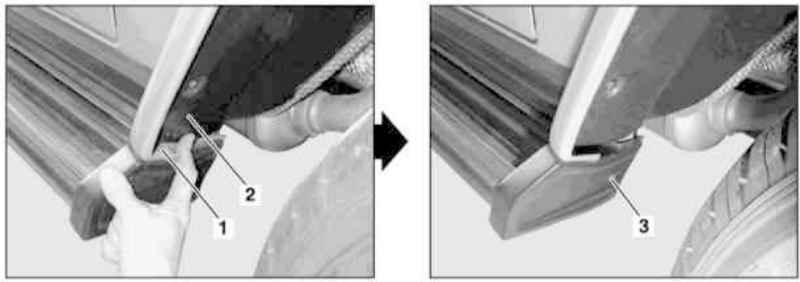

Детали крепления передней части боковой ступени


1 — Верхний винт 2 — Локер	3 — Передний винт

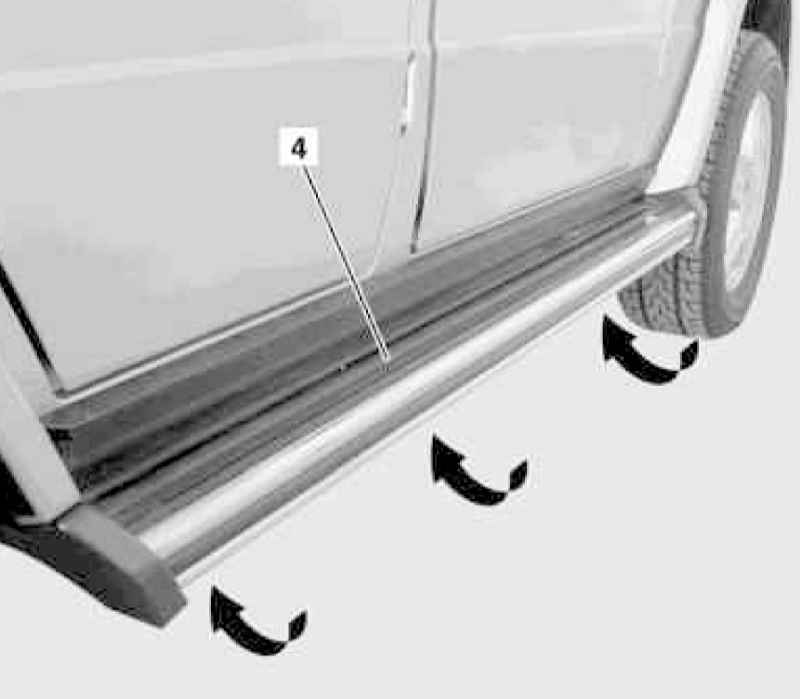

Детали крепления боковой ступени (на примере модели с колесной базой 2850 мм)


4 — Ступень	Стрелки — Опоры

ПОРЯДОК ВЫПОЛНЕНИЯ

Отжав локер (2), выверните верхний винт (1).
Выверните винт (3).
Отдав крепежные гайки (по 2 штуки), снимите нижние опоры (стрелки) ступени (4).
Снимите ступень (4).
Установка производится в обратном порядке.
