12.2.20. Снятие и установка внутренних дверных ручек

Передние двери

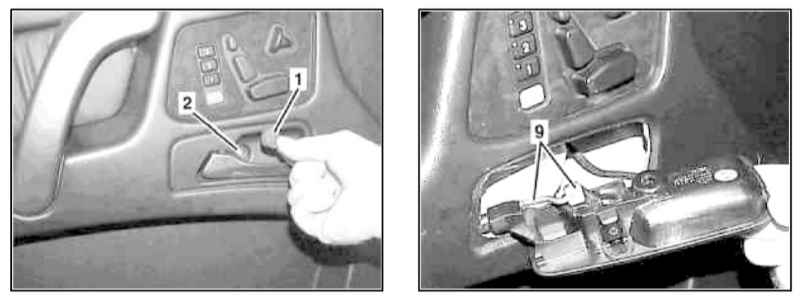

Детали установки внутренней ручки передней двери

1 — Заглушка
2 — Болт

9 — Приводной трос (Боуден)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите заглушку (1), выверните болт (2), отпустите фиксаторы, отсоедините приводной трос (9) и снимите ручку.

Установка производится в обратном порядке.

Задние двери

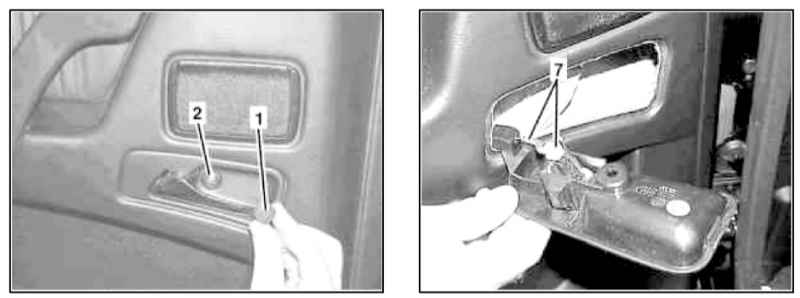

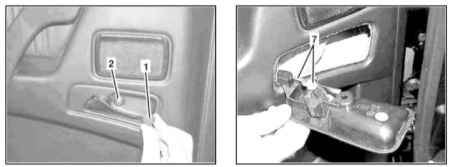

Детали установки внутренней ручки задней двери

1 — Заглушка
2 — Болт

9 — Приводной трос

Порядок выполнения процедуры аналогичен описанному выше для передней двери.

Дверь задка

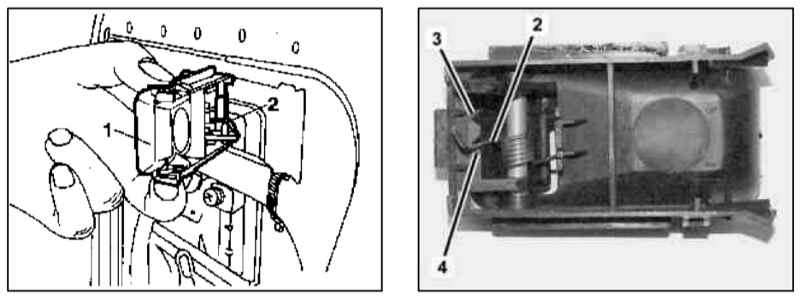

Детали установки внутренней ручки двери задка

1 — Встроенный приводной механизм
2 — Блокировочная пружина

3, 4 — Стопоры

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите внутреннюю обивку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок).

Осторожно сожмите и сдвиньте к петельному краю двери встроенный в дверную сборку приводной механизм (1).

Высвободите механизм (1) настолько, чтобы открылся доступ к блокировочной пружине (2).

Отожмите пружину (2) от стопорного язычка (3), оставив ее зацепленной за язычок (4).

Отсоедините приводную тягу.

Установка производится в обратном порядке.
