12.3. Оборудование салонаСнятие и установка нижних крышек панели приборов
Правая крышка

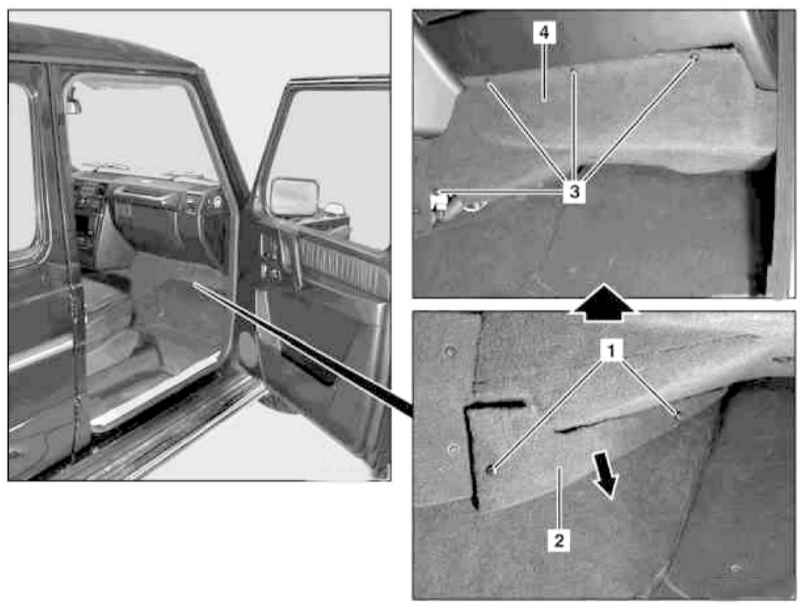

Детали установки правой нижней крышки панели приборов
|
|
- Выверните крепежные болты (1) и снимите накладку (2), потянув ее вниз в указанном стрелкой направлении.
- Выверните болты (3) и снимите крышку (4).
- На моделях соответствующей комплектации (код Е2) отсоедините электропроводку от правого переднего громкоговорителя системы аварийного вызова TELE AID.
- Установка производится в обратном порядке, - проследите за правильностью посадки крышки (4) относительно воздуховода систем вентиляции/отопления салона.
|
|
Левая крышка

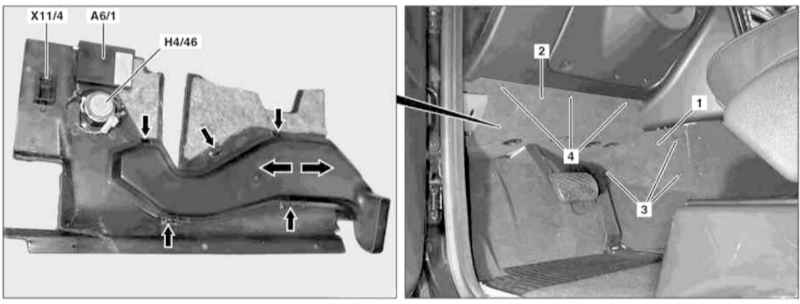

Детали установки левой нижней крышки панели приборов
|
|
|
|
|
|
- На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- Отсоедините отрицательный провод от батареи.
- Выверните крепежные болты (3) и снимите правую боковую панель (1) отделки водительского ножного колодца.
- Выверните болты (4) и опустите левую нижнюю крышку (2) панели приборов.
- Разблокируйте и рассоедините диагностический разъем DLC (Х11/4), при соответствующей комплектации отсоедините электропроводку от ресивера дополнительного отопителя STH (А6/1) (код Н12) и правого переднего громкоговорителя системы аварийного вызова TELE AID (Н4/46) (код Е2).
- Опустив еще ниже с поворотом, снимите крышку (2).
- Установка производится в обратном порядке, - проследите за правильностью посадки в направляющих и надежности защелкивания в фиксаторах воздуховода систем вентиляции/отопления салона.
- На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
|
|
|
